65 एन पीक बल 100 मिमी स्ट्रोक मशीन टूल्स के लिए उच्च शक्ति आयताकार रैखिक मोटर
उत्पाद विवरण
| फ़ीचर को सुरक्षित रखें | पूरी तरह से बंद | मॉडल संख्या | VCAS0065-1000-00A |
|---|---|---|---|
| नियंत्रण विधि | इलेक्ट्रॉनिक | कुल स्ट्रोक | 100 मिमी |
| निर्माण | स्थायी चुंबक | चरम बल | 65एन |
| आकार | 170×59.6×81.9 मिमी | कीवर्ड | वॉयस कॉइल रैखिक मोटर्स |
| वोल्टेज | 28.7V | कुंडल का वजन | 135g |
| रफ़्तार | उच्च गति (आरपीएम) | ||
| प्रमुखता देना | 65N पीक फोर्स लीनियर मोटर,100 मिमी स्ट्रोक लीनियर एक्चुएटर,हाई पावर आयताकार लीनियर मोटर |
||
उत्पाद विवरण
उत्पाद वर्णन:
VCAS0065-1000-00A एक हाई-थ्रस्ट आयताकार वॉयस कॉइल मोटर है जिसमें 65 N का पीक थ्रस्ट, 22.4 N का निरंतर थ्रस्ट और 100 मिमी का लंबा स्ट्रोक होता है। यह उत्पाद विशेष रूप से माइक्रो-मशीनों, सटीक ग्राइंडिंग स्पिंडल और हेवी-ड्यूटी पोजिशनिंग प्लेटफ़ॉर्म के लिए डिज़ाइन किया गया है, जिन्हें उच्च कठोरता और सीधी ड्राइव की आवश्यकता होती है।
यह आयताकार रैखिक वॉयस कॉइल मोटर 28.7 V के अधिकतम वोल्टेज पर संचालित होती है और इसका बैक-ईएमएफ स्थिरांक 9.7 V/m/s है। मूविंग कॉइल का वजन 135 ग्राम है, और कुल आयाम 170 × 59.6 × 81.9 मिमी हैं। इसके शक्तिशाली प्रदर्शन के बावजूद, इसकी आयताकार संरचना अत्यधिक स्थापना ऊंचाई बनाए बिना गैन्ट्री या ब्रिज-प्रकार XY सिस्टम में एकीकरण की अनुमति देती है।
पारंपरिक माइक्रो-मशीनें बॉल स्क्रू पर निर्भर करती हैं, लेकिन बैकलैश और घिसाव माइक्रोन-स्तर की सटीकता को सीमित करती हैं। VCAS0065-1000-00A रोटरी मोटर्स और स्क्रू को डायरेक्ट लीनियर थ्रस्ट से बदल देता है, जिससे उच्च बैंडविड्थ और शून्य बैकलैश प्राप्त होता है। 100 मिमी स्ट्रोक छोटे भागों की मिलिंग, उत्कीर्णन, या निरीक्षण स्कैनिंग आवश्यकताओं को पूरा करने के लिए पर्याप्त है।
सेमीकंडक्टर बैक-एंड-ऑफ-लाइन (बीईओएल) उपकरण, जैसे बॉन्डिंग मशीन या ट्रिमिंग स्टेशन में, 65N थ्रस्ट सुचारू संचालन बनाए रखते हुए लाइट कटिंग या जांच परीक्षण के लिए पर्याप्त है। उचित ताप अपव्यय से सुसज्जित होने पर 22.4N निरंतर जोर अत्यधिक गरम हुए बिना निरंतर संचालन की अनुमति देता है।
हेवी-ड्यूटी उपकरणों के लिए सक्रिय कंपन डंपिंग अनुप्रयोगों में, यह आयताकार वॉयस कॉइल मोटर कम-आवृत्ति गड़बड़ी को ऑफसेट करने के लिए प्रतिरोधी जोर उत्पन्न करती है। इसके अलावा, सटीक यांत्रिक सिमुलेशन में, रैखिक वर्तमान-जोर संबंध नियंत्रण प्रक्रिया को सरल बनाता है।
विशेषताएँ:
-
पीक फोर्स: 65 एन
-
सतत बल @25℃: 22.4N
-
कुल स्ट्रोक: 100 मिमी
-
अधिकतम वोल्टेज: 28.7 वी
-
बैक ईएमएफ स्थिरांक:9.7 वी/एम/एस
-
कुंडल वजन: 135 ग्राम
-
आयाम (एल×डब्ल्यू×एच):170×59.6×81.9 मिमी
उत्पाद पैरामीटर:
| उत्पाद मॉडल | शिखर बल (एन) |
सतत बल 25℃(एन) पर |
कुल स्ट्रोक (मिमी) |
अधिकतम वोल्टेज (वी) |
बैक ईएमएफ स्थिरांक (वी/एम/एस) |
कुंडल का वजन (जी) |
लंबाई (मिमी) |
चौड़ाई (मिमी) |
ऊंचाई (मिमी) |
| VCAS0002-0498-00A | 2.1 | 1.3 | 50 | 11.3 | 1.3 | 15 | 72 | 42.6 | 33 |
| VCAS0002-0747-00A | 2.1 | 1.3 | 74.7 | 11.3 | 1.3 | 15 | 100.5 | 42.6 | 37 |
| VCAS0006-0030-00A | 6.1 | 3.2 | 3 | 13.3 | 4.6 | 18.2 | 25.1 | 34.1 | 27 |
| VCAS0006-0099-00A | 6.1 | 3.2 | 10 | 13.7 | 4.6 | 18.2 | 33.5 | 34.1 | 26.9 |

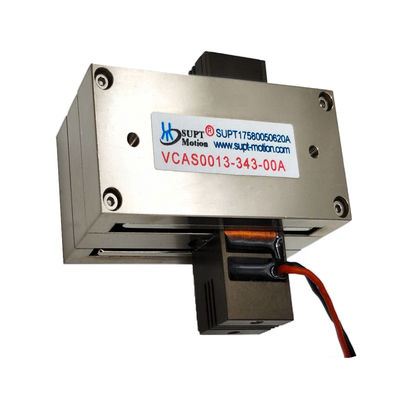

| VCAS0013-0343-00A | 13 | 8 | 34.3 | 12.6 | 5.8 | 40 | 68.3 | 60 | 34.8 |
| VCAS0065-1000-00A | 65 | 22.4 | 100 | 28.7 | 9.7 | 135 | 170 | 59.6 | 81.9 |
VCAS0065-0100-00A:
| पैरामीटर | कीमत | पैरामीटर | कीमत |
| नमूना | VCAS0065-0100-00A | चरम जोर | 65एन |
| सतत जोर (25°C) | 22.4एन | संपूर्ण आघात | 100 मिमी |
| अधिकतम वोल्टेज | 28.7V | बैक-ईएमएफ स्थिरांक | 9.7V/m/s |
| लंबाई | 170 मिमी | चौड़ाई | 59.6 मिमी |
| ऊंचाई | 81.9 मिमी | कुंडल वजन | 135 ग्राम |
अनुप्रयोग:
1.माइक्रो मिलिंग/उत्कीर्णन चरण
2. सेमीकंडक्टर बॉन्डर Z-अक्ष
3. परिशुद्धता बल अनुकरण
4. सक्रिय भारी भार कंपन रद्द करना
5. उच्च-जोर स्कैनिंग
| वॉइस कॉइल मोटर का मुख्य अनुप्रयोग: | ||||||||||
| 1. सेमीकंडक्टर उद्योग: वायरिंग, कटिंग, ड्रिलिंग, परिवहन प्रणाली, वेल्डिंग, रोबोटिक्स। | ||||||||||
| 2. क्षेत्र में वाल्व संचालन: प्रकार मीटरिंग वाल्व, दबाव परीक्षण प्रणाली, वायवीय वाल्व रसायन इंजेक्शन प्रणाली। | ||||||||||
| 3. माइक्रो मशीन उद्योग: फ़ीड सिस्टम, माइक्रो ड्रिलिंग, सटीक मुद्रांकन। | ||||||||||
| 4. कंपन प्रणाली: हिलती हुई मेज, कंपन मंच। | ||||||||||
| 5. चिकित्सा क्षेत्र: माइक्रो-इंजेक्शन प्रणाली, श्वसन उपकरण, परीक्षण उपकरण। | ||||||||||
| 6. विमानन प्रौद्योगिकी: उड़ान नियंत्रण प्रणाली, पायलट प्रतिक्रिया प्रणाली। | ||||||||||
| 7.व्यावसायिक उपयोग क्षेत्र: कंप्यूटर कूलिंग पंप लघु कैमरा ऑटो फोकस सिस्टम। | ||||||||||
| 8.स्वचालन उद्योग: लेजर उपकरण, डिस्पेंसर, परीक्षण उपकरण, कपड़ा मशीनरी। |
