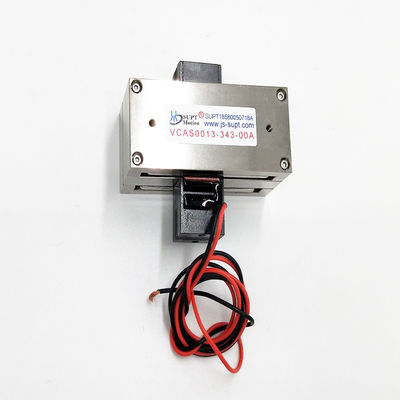

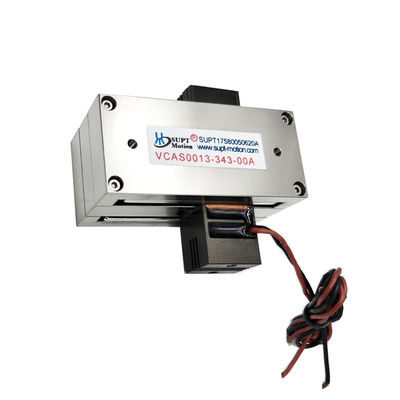

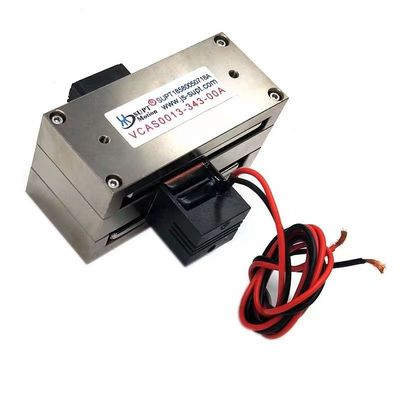

वाल्व नियंत्रण के लिए 13 एन पीक 34.3 मिमी स्ट्रोक आयताकार आवाज कॉइल मोटर
| उत्पत्ति के प्लेस | चीन, सूज़ौ |
|---|---|
| ब्रांड नाम | SUPT MOTION |
| प्रमाणन | CE, ISO9001，CCC |
| मॉडल संख्या | वीसीएएस श्रृंखला |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | $99-$220 |
| पैकेजिंग विवरण | अनुकूलित पैकेजिंग आदि। |
| प्रसव के समय | 1-5 पीसी, 5 दिन। >20 पीसी, बातचीत के लिए |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | बातचीत करने के लिए |
उत्पाद विवरण
| फ़ीचर को सुरक्षित रखें | पूरी तरह से बंद | मॉडल संख्या | VCAS0013-0343-00A |
|---|---|---|---|
| नियंत्रण विधि | इलेक्ट्रॉनिक | कुल स्ट्रोक | 34.3 मिमी |
| निर्माण | स्थायी चुंबक | चरम बल | 13एन |
| आकार | 68.3×60×34.8 मिमी | कीवर्ड | वॉयस कॉइल रैखिक मोटर्स |
| वोल्टेज | 12.6V | कुंडल का वजन | 40जी |
| रफ़्तार | उच्च गति (आरपीएम) | ||
| प्रमुखता देना | 34.3 मिमी स्ट्रोक वॉयस कॉइल मोटर,आयताकार आवाज कॉइल actuator,वाल्व नियंत्रण रैखिक मोटर |
||
उत्पाद विवरण
उत्पाद वर्णन:
वीसीएएस श्रृंखला के आयताकार एक्ट्यूएटर्स में बेलनाकार एक्ट्यूएटर्स की तुलना में प्रति वजन कम बल होता है। लेकिन उनके पास बहुत लंबे स्ट्रोक भी होते हैं, फोर्स की सीमा 1000N और 250 मिमी तक होती है।
आयताकार एक्चुएटर XY एक्सिस मूवमेंट के लिए आदर्श समाधान हैं और उनका प्रमुख बाजार सेमीकंडक्टर और माइक्रो मशीन टूल उद्योगों में है।
इस आयताकार वॉयस कॉइल मोटर के VCAS0013-0343-00A मॉडल में 13 N का पीक थ्रस्ट और 34.3 मिमी का कुल स्ट्रोक है, जो इसे आनुपातिक वाल्व एक्चुएशन, मीडियम-लोड पोजिशनिंग और सक्रिय डंपिंग सिस्टम के लिए उपयुक्त बनाता है। 25°C पर इसका रेटेड निरंतर थ्रस्ट 8 N है, जो कठोर वातावरण में भी विश्वसनीय संचालन सुनिश्चित करता है।
द्रव नियंत्रण वाल्व अनुप्रयोगों में, आनुपातिक सोलनॉइड वाल्व अक्सर हिस्टैरिसीस और सीमित बैंडविड्थ से पीड़ित होते हैं। इसके विपरीत, आयताकार वॉयस कॉइल मोटर्स अपने ऑपरेटिंग स्ट्रोक के दौरान एक रैखिक बल-वर्तमान संबंध पेश करते हैं और चुंबकीय संतृप्ति से मुक्त होते हैं, जिससे सटीक प्रवाह विनियमन सक्षम होता है। VCAS0013-0343-00A सीधे गैस या तरल वाल्व में सोलनॉइड वाल्व को बदल सकता है, जिससे तेज प्रतिक्रिया समय और कम बिजली की खपत होती है।
यह उत्पाद प्रकाश-बल क्रिम्पिंग या स्प्रिंग परीक्षण के लिए Z-अक्ष एक्चुएटर के रूप में भी काम कर सकता है। 34.3 मिमी स्ट्रोक वर्कपीस आकार की एक विस्तृत श्रृंखला को समायोजित करता है, जबकि 13 एन शिखर बल प्रकाश-ड्यूटी रिवेटिंग या संपर्क बल नियंत्रण की मांगों को पूरा करने के लिए पर्याप्त है।
विशेषताएँ:
-
शिखर बल:13N
-
सतत बल @25℃: 8N
-
कुल स्ट्रोक: 34.3 मिमी
-
अधिकतम वोल्टेज: 12.6 वी
-
बैक ईएमएफ स्थिरांक: 5.8V/m/s
-
कुंडल वजन: 40 ग्राम
-
आयाम (एल×डब्ल्यू×एच):68.3×60×34.8 मिमी
उत्पाद पैरामीटर:
| उत्पाद मॉडल | शिखर बल (एन) |
सतत बल 25℃(एन) पर |
कुल स्ट्रोक (मिमी) |
अधिकतम वोल्टेज (वी) |
बैक ईएमएफ स्थिरांक (वी/एम/एस) |
कुंडल का वजन (जी) |
लंबाई (मिमी) |
चौड़ाई (मिमी) |
ऊंचाई (मिमी) |
| VCAS0002-0498-00A | 2.1 | 1.3 | 50 | 11.3 | 1.3 | 15 | 72 | 42.6 | 33 |
| VCAS0002-0747-00A | 2.1 | 1.3 | 74.7 | 11.3 | 1.3 | 15 | 100.5 | 42.6 | 37 |
| VCAS0006-0030-00A | 6.1 | 3.2 | 3 | 13.3 | 4.6 | 18.2 | 25.1 | 34.1 | 27 |
| VCAS0006-0099-00A | 6.1 | 3.2 | 10 | 13.7 | 4.6 | 18.2 | 33.5 | 34.1 | 26.9 |
| VCAS0013-0343-00A | 13 | 8 | 34.3 | 12.6 | 5.8 | 40 | 68.3 | 60 | 34.8 |
| VCAS0065-1000-00A | 65 | 22.4 | 100 | 28.7 | 9.7 | 135 | 170 | 59.6 | 81.9 |
VCAS0013-0343-00A:
| पैरामीटर | कीमत | पैरामीटर | कीमत |
| नमूना | VCAS0013-0343-00A | चरम जोर | 13एन |
| सतत जोर (25°C) | 8एन | संपूर्ण आघात | 34.3 मिमी |
| अधिकतम वोल्टेज | 12.6V | बैक-ईएमएफ स्थिरांक | 5.8V/एम/एस |
| लंबाई | 68.3 मिमी | चौड़ाई | 60 मिमी |
| ऊंचाई | 34.8 मिमी | कुंडल वजन | 40 ग्राम |
अनुप्रयोग:
1. आनुपातिक गैस/द्रव वाल्व
2. सक्रिय कंपन भिगोना
3. स्प्रिंग/फोर्स टेस्टर एक्चुएशन
4.हल्का दबाव/रिवेटिंग
5.उपकरणों की सूक्ष्म स्थिति
| वॉइस कॉइल मोटर का मुख्य अनुप्रयोग: | ||||||||||
| 1. सेमीकंडक्टर उद्योग: वायरिंग, कटिंग, ड्रिलिंग, परिवहन प्रणाली, वेल्डिंग, रोबोटिक्स। | ||||||||||
| 2. क्षेत्र में वाल्व संचालन: प्रकार मीटरिंग वाल्व, दबाव परीक्षण प्रणाली, वायवीय वाल्व रसायन इंजेक्शन प्रणाली। | ||||||||||
| 3. माइक्रो मशीन उद्योग: फ़ीड सिस्टम, माइक्रो ड्रिलिंग, सटीक मुद्रांकन। | ||||||||||
| 4. कंपन प्रणाली: हिलती हुई मेज, कंपन मंच। | ||||||||||
| 5. चिकित्सा क्षेत्र: माइक्रो-इंजेक्शन प्रणाली, श्वसन उपकरण, परीक्षण उपकरण। | ||||||||||
| 6. विमानन प्रौद्योगिकी: उड़ान नियंत्रण प्रणाली, पायलट प्रतिक्रिया प्रणाली। | ||||||||||
| 7.व्यावसायिक उपयोग क्षेत्र: कंप्यूटर कूलिंग पंप लघु कैमरा ऑटो फोकस सिस्टम। | ||||||||||
| 8.स्वचालन उद्योग: लेजर उपकरण, डिस्पेंसर, परीक्षण उपकरण, कपड़ा मशीनरी। |
