पिक एंड प्लेस हेड के लिए 10 मिमी स्ट्रोक 6.1 एन आयताकार रैखिक सर्वो
| उत्पत्ति के प्लेस | चीन, सूज़ौ |
|---|---|
| ब्रांड नाम | SUPT MOTION |
| प्रमाणन | CE, ISO9001，CCC |
| मॉडल संख्या | वीसीएएस श्रृंखला |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | $99-$230 |
| पैकेजिंग विवरण | अनुकूलित पैकेजिंग आदि। |
| प्रसव के समय | 1-5 पीसी, 5 दिन। >20 पीसी, बातचीत के लिए |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | बातचीत करने के लिए |
उत्पाद विवरण
| फ़ीचर को सुरक्षित रखें | पूरी तरह से बंद | मॉडल संख्या | VCAS0006-0099-00A |
|---|---|---|---|
| नियंत्रण विधि | इलेक्ट्रॉनिक | कुल स्ट्रोक | 10 मिमी |
| निर्माण | स्थायी चुंबक | चरम बल | 6.1एन |
| आकार | 33.5×34.1×26.9 मिमी | कीवर्ड | वॉयस कॉइल रैखिक मोटर्स |
| वोल्टेज | 13.3V | कुंडल का वजन | 18.2 जी |
| रफ़्तार | उच्च गति (आरपीएम) |
उत्पाद विवरण
उत्पाद वर्णन:
VCAS0006-0099-00A एक 10-मिमी-स्ट्रोक आयताकार वॉयस कॉइल मोटर है जो थ्रस्ट और स्ट्रोक के बीच एक उत्कृष्ट संतुलन प्राप्त करता है। 6.1 एन के चरम थ्रस्ट और 3.2 एन के निरंतर थ्रस्ट के साथ, यह आयताकार रैखिक वॉयस कॉइल मोटर पिक-एंड-प्लेस हेड, हाई-स्पीड सॉर्टिंग और छोटे-भाग परिवहन प्रणालियों के लिए आदर्श है।
केवल 33.5 मिमी लंबाई मापने वाली, इस आयताकार रैखिक वॉयस कॉइल मोटर को कॉम्पैक्ट मल्टी-हेड असेंबली मशीनों में स्थापित किया जा सकता है। 18.2 ग्राम मूविंग कॉइल द्रव्यमान शॉर्ट-स्ट्रोक गति के दौरान उच्च त्वरण सुनिश्चित करता है, जिससे उत्पादन क्षमता बढ़ती है। 13.7 V का अधिकतम वोल्टेज ड्राइव इलेक्ट्रॉनिक्स को सरल बनाता है, जबकि 4.6 V/m/s का बैक-ईएमएफ पूर्वानुमानित गति नियंत्रण प्रदान करता है।
कैम या लिंक तंत्र का उपयोग करने वाली रोटरी मोटरों के विपरीत, वीसीएएस श्रृंखला प्रत्यक्ष रैखिक जोर उत्पन्न करती है, यांत्रिक जटिलता को कम करती है और विफलता के बिंदुओं को कम करती है। इसका आयताकार डिज़ाइन विशेष रूप से XY चरणों के लिए तैयार किया गया है, जहां ऊंचाई कम करना महत्वपूर्ण है लेकिन सिलेंडर की तुलना में लंबे स्ट्रोक की आवश्यकता होती है।
इलेक्ट्रॉनिक्स असेंबली के क्षेत्र में, सरफेस-माउंट डिवाइस (एसएमडी) पिक-एंड-प्लेस हेड्स को ऊर्ध्वाधर गति की आवश्यकता होती है जो कोमल और तेज़ दोनों होती है। इस एक्चुएटर का उपयोग Z-अक्ष लिफ्टर या नोजल शिफ्टर के रूप में किया जा सकता है। चूंकि वॉयस कॉइल मोटर्स में कोई घर्षण या बैकलैश नहीं होता है, इसलिए पार्ट प्लेसमेंट की पुनरावृत्ति में काफी सुधार होता है।
विशेषताएँ:
-
शिखर बल:6.1 एन
-
सतत बल @25℃: 3.2N
-
कुल स्ट्रोक: 10 मिमी
-
अधिकतम वोल्टेज: 13.3 वी
-
बैक ईएमएफ स्थिरांक: 4.6 वी/एम/एस
-
कुंडल वजन: 18.2 ग्राम
-
आयाम (एल×डब्ल्यू×एच):33.5×34.1×26.9 मिमी
उत्पाद पैरामीटर:
| उत्पाद मॉडल | शिखर बल (एन) |
सतत बल 25℃(एन) पर |
कुल स्ट्रोक (मिमी) |
अधिकतम वोल्टेज (वी) |
बैक ईएमएफ स्थिरांक (वी/एम/एस) |
कुंडल का वजन (जी) |
लंबाई (मिमी) |
चौड़ाई (मिमी) |
ऊंचाई (मिमी) |
| VCAS0002-0498-00A | 2.1 | 1.3 | 50 | 11.3 | 1.3 | 15 | 72 | 42.6 | 33 |
| VCAS0002-0747-00A | 2.1 | 1.3 | 74.7 | 11.3 | 1.3 | 15 | 100.5 | 42.6 | 37 |
| VCAS0006-0030-00A | 6.1 | 3.2 | 3 | 13.3 | 4.6 | 18.2 | 25.1 | 34.1 | 27 |
| VCAS0006-0099-00A | 6.1 | 3.2 | 10 | 13.7 | 4.6 | 18.2 | 33.5 | 34.1 | 26.9 |

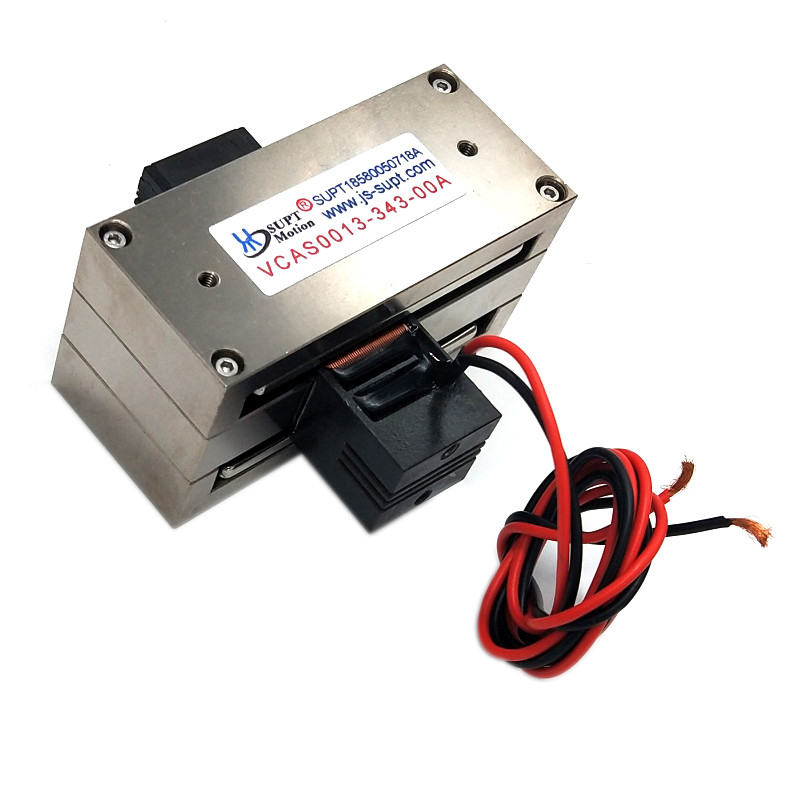

| VCAS0013-0343-00A | 13 | 8 | 34.3 | 12.6 | 5.8 | 40 | 68.3 | 60 | 34.8 |
| VCAS0065-1000-00A | 65 | 22.4 | 100 | 28.7 | 9.7 | 135 | 170 | 59.6 | 81.9 |
VCAS0006-0099-00A:
| पैरामीटर | कीमत | पैरामीटर | कीमत |
| नमूना | VCAS0006-0099-00A | चरम जोर | 6.1एन |
| सतत जोर (25°C) | 3.2एन | संपूर्ण स्ट्रोक | 10 मिमी |
| अधिकतम वोल्टेज | 13.7V | बैक-ईएमएफ स्थिरांक | 4.6V/एम/एस |
| लंबाई | 33.5 मिमी | चौड़ाई | 34 मिमी |
| ऊंचाई | 26.9 मिमी | कुंडल वजन | 18.2 ग्राम |
अनुप्रयोग:
1.नोज़ल एक्चुएटर्स को चुनें और रखें
2. उच्च गति सॉर्टिंग मॉड्यूल
3. छोटे हिस्से का स्थानांतरण
4. वितरण सुई की स्थिति
5. परीक्षण जांच क्रियान्वयन
| वॉइस कॉइल मोटर का मुख्य अनुप्रयोग: | ||||||||||
| 1. सेमीकंडक्टर उद्योग: वायरिंग, कटिंग, ड्रिलिंग, परिवहन प्रणाली, वेल्डिंग, रोबोटिक्स। | ||||||||||
| 2. क्षेत्र में वाल्व संचालन: प्रकार मीटरिंग वाल्व, दबाव परीक्षण प्रणाली, वायवीय वाल्व रसायन इंजेक्शन प्रणाली। | ||||||||||
| 3. माइक्रो मशीन उद्योग: फ़ीड सिस्टम, माइक्रो ड्रिलिंग, सटीक मुद्रांकन। | ||||||||||
| 4. कंपन प्रणाली: हिलती हुई मेज, कंपन मंच। | ||||||||||
| 5. चिकित्सा क्षेत्र: माइक्रो-इंजेक्शन प्रणाली, श्वसन उपकरण, परीक्षण उपकरण। | ||||||||||
| 6. विमानन प्रौद्योगिकी: उड़ान नियंत्रण प्रणाली, पायलट प्रतिक्रिया प्रणाली। | ||||||||||
| 7.व्यावसायिक उपयोग क्षेत्र: कंप्यूटर कूलिंग पंप लघु कैमरा ऑटो फोकस सिस्टम। | ||||||||||
| 8.स्वचालन उद्योग: लेजर उपकरण, डिस्पेंसर, परीक्षण उपकरण, कपड़ा मशीनरी। |
