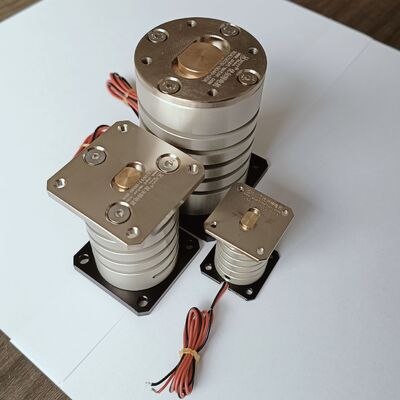

माइक्रो पोजिशनिंग वाइब्रेशन वॉयस कॉइल एक्ट्यूएटर प्रेसिजन मोशन स्टेज के लिए
उत्पाद विवरण
| कार मॉडल | कंपन मोटर्स | चरम बल | 20.5एन |
|---|---|---|---|
| मॉडल निर्दिष्टीकरण | VCZA0020-0040-00A | आरंभिक धारा | 2.6ए |
| रेटेड वोल्टेज | 25.9वी | पावर @ एफपी | 63.9W |
| आघात | 3 मिमी | एक्चुएटर वजन | 375g |
| रफ़्तार | 50 आरपीएम | निरंतर बल | 8.9एन |
| प्रकार | माइक्रो मोटर | फ़ीचर को सुरक्षित रखें | पूरी तरह से बंद |
उत्पाद विवरण
उत्पाद का वर्णन:
SUPTMOTION VCAZ सीरीज़ माइक्रो-पोजिशनिंग वाइब्रेटिंग वॉयस कॉइल एक्ट्यूएटर विशेष रूप से अति सटीक गति नियंत्रण अनुप्रयोगों के लिए डिज़ाइन किए गए हैं,सटीक गति प्लेटफार्मों जैसे परिदृश्यों के लिए उपयुक्तइन अनुप्रयोगों में अत्यधिक उच्च स्थिति सटीकता और चिकनी, स्थिर गति विशेषताओं दोनों की आवश्यकता होती है।
वाइब्रेटिंग वॉयस कॉइल एक्ट्यूएटर विद्युत चुम्बकीय बल के माध्यम से रैखिक गति उत्पन्न करते हैं। यांत्रिक संचरण घटकों के बिना सीधे गति उत्पन्न करके,प्रणाली प्रतिक्रिया को समाप्त करती है और घर्षण को काफी कम करती है, दक्षता में वृद्धि और रखरखाव मुक्त संचालन प्राप्त करना।
यह प्रत्यक्ष ड्राइव डिजाइन एक्ट्यूएटर को माइक्रोमीटर स्तर की पोजिशनिंग सटीकता और असाधारण दोहराव प्राप्त करने में सक्षम बनाता है,जो सटीक गति प्लेटफार्मों और ऑप्टिकल पोजिशनिंग उपकरण के लिए महत्वपूर्ण है.
वीसीएजेड सीरीज़ के वाइब्रेटिंग कॉइल एक्ट्यूएटर में उच्च गतिशील प्रतिक्रिया क्षमता है। वाइब्रेटिंग वॉयस कॉइल एक्ट्यूएटर तेजी से त्वरण करते हैं और नियंत्रण संकेतों पर चुस्त प्रतिक्रिया देते हैं,माइक्रो पोजिशनिंग सिस्टम में सटीकता बनाए रखते हुए उच्च गति पोजिशनिंग को सक्षम करनाउनकी कॉम्पैक्ट संरचनात्मक डिजाइन उन्हें सीमित स्थापना स्थान वाले छोटे सटीक उपकरणों में एकीकरण के लिए विशेष रूप से उपयुक्त बनाती है।
SUPTMOTION की VCAZ श्रृंखला माइक्रो-पोजिशनिंग वाइब्रेटिंग वॉयस कॉइल एक्ट्यूएटर का व्यापक रूप से परिशुद्धता ऑप्टिकल सिस्टम, अर्धचालक निरीक्षण उपकरण, माइक्रो असेंबली प्लेटफार्मों,और उन्नत वैज्ञानिक उपकरण.
विशेषताएं:
स्ट्रोकः 3 मिमी
निरंतर बलः 4.2 एन
पीक बलः 20N
प्रकारः कंपन आवाज कॉइल एक्ट्यूएटर,माइक्रो पोजिशनिंग एक्ट्यूएटर,वॉइस कॉइल मोटर,सटीक गति चरण एक्ट्यूएटर,रैखिक आवाज कॉइल एक्ट्यूएटर,ऑप्टिकल संरेखण एक्ट्यूएटर,माइक्रो मोशन मोटर
विशेषताएं:अति-सटीक माइक्रो पोजिशनिंग, चिकनी घर्षण रहित गति, उच्च गतिशील प्रतिक्रिया, कॉम्पैक्ट एक्ट्यूएटर डिजाइन
उत्पाद पैरामीटरः
| मॉडल संख्या | VCAZ0020-0040-00A | |
| घुमावदार निरंतर | मूल्य | UNIT |
| डीसी प्रतिरोध | 10.2 | ओ |
| वोल्टेज @ Fp | 25.9 | वी |
| वर्तमान @ Fp | 2.6 | ए |
| प्रेरण | 1.3 | एमएच |
| चोटी बल | 20.5 | एन |
| बल | 8.9 | एन |
| एक्ट्यूएटर निरंतर | 2.55 | का |
| शक्ति @ एफपी | 65.3 | W |
| कुल स्ट्रोक | 3 | मिमी |
| अधिकतम घुमावदार तापमान | 150 | oC |
| एक्ट्यूएटर वजन | 110 | घ |
अनुप्रयोग:
1सटीक गति चरण
2ऑप्टिकल संरेखण प्रणाली
3अर्धचालक निरीक्षण उपकरण
4वैज्ञानिक उपकरण
| एक आवाज कॉइल मोटर का मुख्य अनुप्रयोगः | ||||||||||||
| 1अर्धचालक उद्योगःवायरिंग, काटने, ड्रिलिंग, परिवहन प्रणाली, वेल्डिंग,रोबोटिक्स। | ||||||||||||
| 2क्षेत्र में वाल्व संचालनःटाइप मीटरिंग वाल्व, दबाव परीक्षण प्रणाली, वायवीय वाल्व रसायन विज्ञान | ||||||||||||
| इंजेक्शन प्रणाली। | ||||||||||||
| 3सूक्ष्म मशीन उद्योगः फीड सिस्टम, सूक्ष्म ड्रिलिंग, सटीक मुद्रांकन। | ||||||||||||
| 4. कंपन प्रणाली: शेकिंग टेबल, कंपन मंच. | ||||||||||||
| 5चिकित्सा क्षेत्रःसूक्ष्म इंजेक्शन प्रणाली, श्वसन उपकरण, परीक्षण उपकरण। | ||||||||||||
| 6विमानन प्रौद्योगिकी: उड़ान नियंत्रण प्रणाली, पायलट प्रतिक्रिया प्रणाली। | ||||||||||||
| 7.व्यावसायिक उपयोग का क्षेत्रःकंप्यूटर शीतलन पंप लघु कैमरा ऑटो फोकस प्रणाली। | ||||||||||||
| 8स्वचालन उद्योगः लेजर उपकरण, डिस्पेंसर, परीक्षण उपकरण, कपड़ा मशीनरी। |
