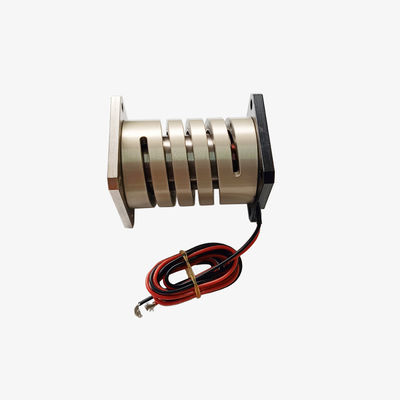

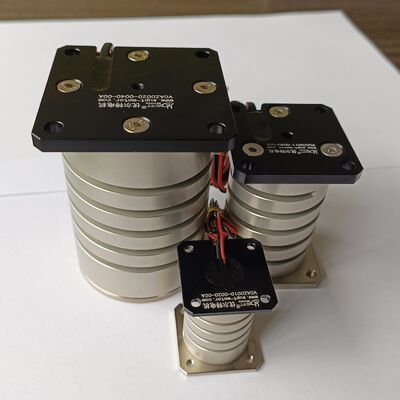

औद्योगिक स्वचालन के लिए उच्च गति रैखिक कंपन आवाज कॉइल मोटर
उत्पाद विवरण
| कार मॉडल | कंपन मोटर्स | चरम बल | 11एन |
|---|---|---|---|
| मॉडल निर्दिष्टीकरण | VCZA0011-0040-00A | आरंभिक धारा | 2ए |
| रेटेड वोल्टेज | 15V | पावर @ एफपी | 30W |
| आघात | 4 मिमी | एक्चुएटर वजन | 86 ग्रा |
| रफ़्तार | उच्च | निरंतर बल | 4.6एन |
| प्रकार | माइक्रो मोटर | फ़ीचर को सुरक्षित रखें | पूरी तरह से बंद |
उत्पाद विवरण
उत्पाद का वर्णन:
SUPTMOTION VCAZ सीरीज हाई स्पीड लाइनर वाइब्रेटिंग वॉयस कॉइल मोटर्स विशेष रूप से औद्योगिक स्वचालन उपकरण के लिए डिज़ाइन किए गए हैं जिन्हें तेजी से गति प्रतिक्रिया और सटीक स्थिति की आवश्यकता होती है।उच्च गति वाली स्वचालन प्रणालियों मेंउत्पादन दक्षता बनाए रखने के लिए गति actuators उच्च त्वरण और असाधारण गति स्थिरता दोनों प्रदान करना चाहिए।
VCAZ श्रृंखला रैखिक कंपन आवाज कॉइल मोटर चिकनी गति, शून्य प्रतिक्रिया, और उच्च परिशुद्धता पोजिशनिंग प्रदर्शन प्रदान करने के लिए इंजीनियर है।यह actuator तेजी से गति आदेशों का जवाब देता हैयह स्वचालित प्रणालियों को सटीक नियंत्रण बनाए रखते हुए तेजी से पोजिशनिंग और दोहराए जाने वाले गति चक्रों को निष्पादित करने की अनुमति देता है।
रैखिक कंपन वाली आवाज कॉइल मोटर्स का कॉम्पैक्ट डिजाइन उन्हें रोबोटिक प्रणालियों, गति प्लेटफार्मों और स्वचालित उत्पादन उपकरणों में एकीकरण के लिए उपयुक्त बनाता है।उनकी हल्की संरचना मजबूत धक्का क्षमताओं को बनाए रखते हुए सिस्टम जड़ता को कम करती है.
वाइब्रेटिंग वॉयस कॉइल मोटर्स एक घर्षण रहित विद्युत चुम्बकीय ड्राइव प्रणाली का उपयोग करते हैं, जो विस्तारित जीवनकाल और उच्च विश्वसनीयता प्रदान करते हैं।यांत्रिक संपर्क घटकों की अनुपस्थिति से पहनने और रखरखाव की आवश्यकताओं में काफी कमी आती है.
इसकी उच्च गति संचालन, सटीक गति नियंत्रण, कॉम्पैक्ट डिजाइन, और लंबी सेवा जीवन के साथ,रैखिक कंपन आवाज कॉइल मोटर आधुनिक औद्योगिक स्वचालन प्रणालियों के लिए आदर्श गति समाधान बन गया है.
विशेषताएं:
प्रकार: कंपन मोटर, लचीला कंपन डिस्क आवाज कॉइल मोटर, कंपन आवाज कॉइल मोटर,रैखिक कंपन आवाज कॉइल मोटर
1उच्च गति गति नियंत्रण
2प्रत्यक्ष ड्राइव रैखिक मोटर डिजाइन
3. चिकनी घर्षण रहित आंदोलन
4. कॉम्पैक्ट एक्ट्यूएटर संरचना
5.लंबी सेवा जीवन
उत्पाद पैरामीटरः
स्ट्रोकः 4 मिमी
निरंतर बल: 4.6 एन
पीक बलः 11 एन
अधिकतम गतिः 2 मीटर/सेकंड
पुनरावृत्तिः ±0.5 μm
| मॉडल संख्या | VCAZ0010-0020-00A | |||
| कॉइल पैरामीटर | सहिष्णुता | प्रतीक | मूल्य | इकाई |
| डीसीआर | ±10% | आर | 9.5 | ओ |
| पीक वोल्टेज | मानक मूल्य | वीपी | 14.8 | वी |
| अधिकतम धारा | मानक मूल्य | इप | 1.6 | ए |
| बल स्थिर | ±7.5% | KF | 2.7 | नहीं |
| बैक ईएमएफ स्थिर | मानक मूल्य | केडी | 2.7 | वी/एम/सेक |
| प्रेरण | ±30% | L | 0.37 | एमएच |
| एक्ट्यूएटर पैरामीटर | प्रतीक | मूल्य | इकाई | |
| चोटी बल | Fp | 10.2 | एन | |
| निरंतर स्थिर बल | Fc | 2.2 | एन | |
| एक्ट्यूएटर निरंतर | का | 0.87 | एन/डब्ल्यू | |
| विद्युत समय स्थिर | टी | 0.04 | मिली-सेक | |
| पीएमएक्स | पीपी | 24 | W | |
| स्ट्रोक | एस | 1.5 | मिमी | |
| कॉइल के प्रत्येक पक्ष का रिक्त स्थान | CL | 0.8 | मिमी | |
| थर्मल प्रतिरोध | अन्य | 20 | °C/W | |
| अधिकतम तापमान | Tmax | 150 | °C | |
| कॉइल का वजन | WTc | 13 | घ | |
| चुंबक स्टील का वजन | WTE | 56 | घ | |
| एक्ट्यूएटर का वजन | डब्ल्यूटीए | 69 | घ | |
अनुप्रयोग:
1औद्योगिक स्वचालन प्रणाली
2रोबोटिक्स मोशन मॉड्यूल
3उच्च गति स्थित करने के चरण
स्वचालित उत्पादन लाइनें
| एक आवाज कॉइल मोटर का मुख्य अनुप्रयोगः | ||||||||||||
| 1अर्धचालक उद्योगःवायरिंग, काटने, ड्रिलिंग, परिवहन प्रणाली, वेल्डिंग,रोबोटिक्स। | ||||||||||||
| 2क्षेत्र में वाल्व संचालनःटाइप मीटरिंग वाल्व, दबाव परीक्षण प्रणाली, वायवीय वाल्व रसायन विज्ञान | ||||||||||||
| इंजेक्शन प्रणाली। | ||||||||||||
| 3सूक्ष्म मशीन उद्योगः फीड सिस्टम, सूक्ष्म ड्रिलिंग, सटीक मुद्रांकन। | ||||||||||||
| 4. कंपन प्रणाली: शेकिंग टेबल, कंपन मंच. | ||||||||||||
| 5चिकित्सा क्षेत्रःसूक्ष्म इंजेक्शन प्रणाली, श्वसन उपकरण, परीक्षण उपकरण। | ||||||||||||
| 6विमानन प्रौद्योगिकी: उड़ान नियंत्रण प्रणाली, पायलट प्रतिक्रिया प्रणाली। | ||||||||||||
| 7.व्यावसायिक उपयोग का क्षेत्रःकंप्यूटर शीतलन पंप लघु कैमरा ऑटो फोकस प्रणाली। | ||||||||||||
| 8स्वचालन उद्योगः लेजर उपकरण, डिस्पेंसर, परीक्षण उपकरण, कपड़ा मशीनरी। |
