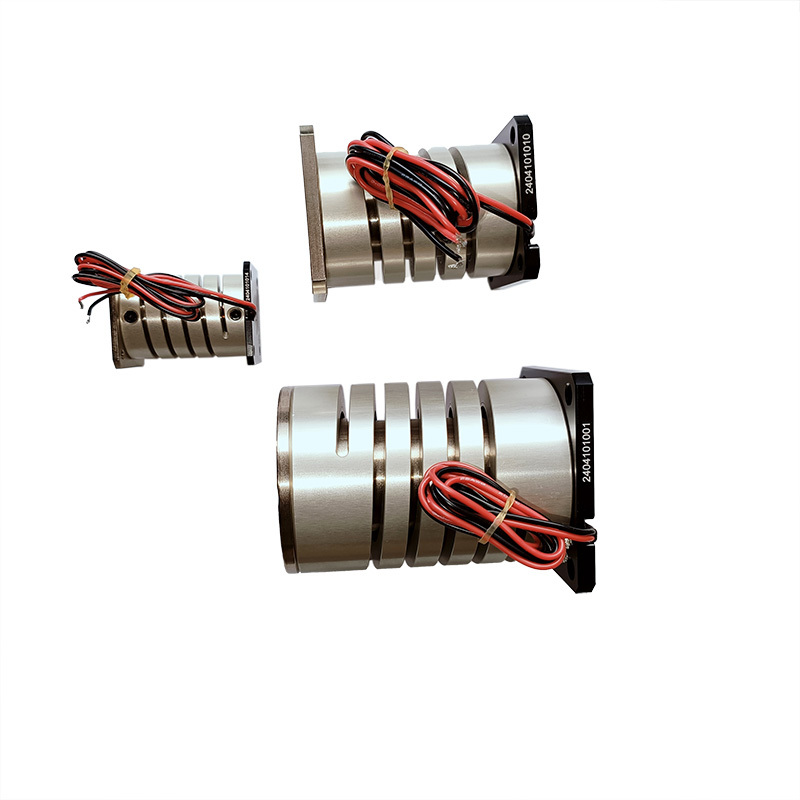

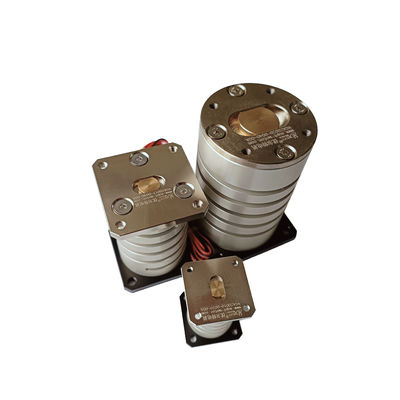

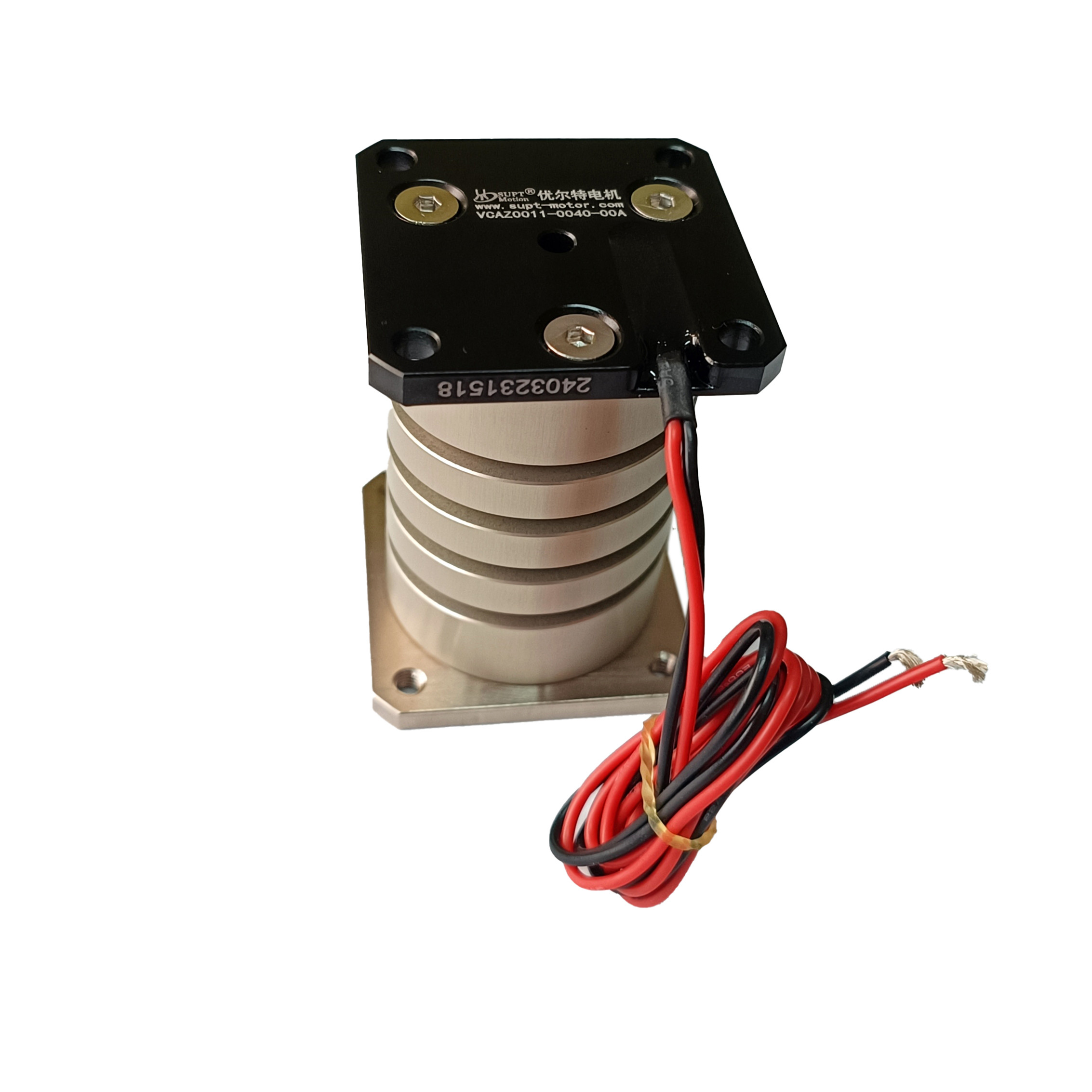

उच्च गति कॉम्पैक्ट कंपन वॉयस कॉइल एक्चुएटर प्रेसिजन ऑटोमेशन सिस्टम के लिए
उत्पाद विवरण
| कार मॉडल | कंपन मोटर्स | चरम बल | 10.2एन |
|---|---|---|---|
| मॉडल निर्दिष्टीकरण | VCZA0010-0020-00A | आरंभिक धारा | 1.6ए |
| रेटेड वोल्टेज | 14.8V | पावर @ एफपी | 56.3W |
| आघात | 1.5 मिमी | एक्चुएटर वजन | 69 ग्राम |
| रफ़्तार | उच्च | निरंतर बल | 2.2एन |
| प्रकार | माइक्रो मोटर | फ़ीचर को सुरक्षित रखें | पूरी तरह से बंद |
उत्पाद विवरण
उत्पाद का वर्णन:
SUPTMOTION VCAZ Compact Vibration Voice Coil Actuator is a high-performance linear voice coil motor designed for precision automation systems requiring accurate motion control within limited installation spaceआधुनिक स्वचालन उपकरण, जो अर्धचालक विनिर्माण, इलेक्ट्रॉनिक्स असेंबली, ऑप्टिकल संरेखण,और सटीक निरीक्षण अक्सर उच्च गति और उच्च परिशुद्धता में सक्षम कॉम्पैक्ट कंपन मोटर्स की मांग करता है.
यह कॉम्पैक्ट कंपन आवाज कॉइल मोटर तेजी से गतिशील प्रतिक्रिया प्रदान करता है।असाधारण त्वरण प्रदर्शन स्वचालन प्रणालियों को तेजी से स्टार्ट-स्टॉप गति और सटीक स्थिति समायोजन प्राप्त करने में सक्षम बनाता है, जिससे यह कम चक्र समय और उच्च उत्पादन दक्षता की मांग करने वाले अनुप्रयोगों के लिए आदर्श विकल्प बन जाता है।
एक कॉम्पैक्ट संरचनात्मक डिजाइन के साथ, कंपन आवाज कॉइल मोटर माइक्रो-पोजिशनिंग प्लेटफार्मों, रोबोट मॉड्यूल और कॉम्पैक्ट स्वचालन प्रणालियों में निर्बाध रूप से एकीकृत होता है।अपने छोटे पदचिह्न के बावजूद, यह एक्ट्यूएटर उच्च शक्ति घनत्व प्रदान करता है, उच्च परिशुद्धता आंदोलन अनुप्रयोगों के लिए मजबूत थ्रस्ट आउटपुट प्रदान करता है।
विशेषताएं:
प्रकार: कंपन मोटर, लचीला कंपन डिस्क आवाज कॉइल मोटर, कंपन आवाज कॉइल मोटर
1. कॉम्पैक्ट वॉयस कॉइल एक्ट्यूएटर डिजाइन
2उच्च परिशुद्धता की स्थिति की क्षमता
3तेजी से प्रतिक्रिया और उच्च त्वरण
4. चिकनी प्रत्यक्ष ड्राइव रैखिक गति
5.लंबी सेवा जीवन और विश्वसनीय प्रदर्शन
उत्पाद पैरामीटरः
स्ट्रोकः 1.5 मिमी
निरंतर बलः 2.2 एन
पीक बलः 10.2 एन
पुनरावृत्तिः ±0.5 μm
अधिकतम गतिः 1.8 m/s
आवृत्ति प्रतिक्रियाः 250 हर्ट्ज
| मॉडल संख्या | VCAZ0010-0020-00A | |||
| कॉइल पैरामीटर | सहिष्णुता | प्रतीक | मूल्य | इकाई |
| डीसीआर | ±10% | आर | 9.5 | ओ |
| पीक वोल्टेज | मानक मूल्य | वीपी | 14.8 | वी |
| अधिकतम धारा | मानक मूल्य | इप | 1.6 | ए |
| बल स्थिर | ±7.5% | KF | 2.7 | नहीं |
| बैक ईएमएफ स्थिर | मानक मूल्य | केडी | 2.7 | वी/एम/सेक |
| प्रेरण | ±30% | L | 0.37 | एमएच |
| एक्ट्यूएटर पैरामीटर | प्रतीक | मूल्य | इकाई | |
| चोटी बल | Fp | 10.2 | एन | |
| निरंतर स्थिर बल | Fc | 2.2 | एन | |
| एक्ट्यूएटर निरंतर | का | 0.87 | एन/डब्ल्यू | |
| विद्युत समय स्थिर | टी | 0.04 | मिली-सेक | |
| पीएमएक्स | पीपी | 24 | W | |
| स्ट्रोक | एस | 1.5 | मिमी | |
| कॉइल के प्रत्येक पक्ष का रिक्त स्थान | CL | 0.8 | मिमी | |
| थर्मल प्रतिरोध | अन्य | 20 | °C/W | |
| अधिकतम तापमान | Tmax | 150 | °C | |
| कॉइल का वजन | WTc | 13 | घ | |
| चुंबक स्टील का वजन | WTE | 56 | घ | |
| एक्ट्यूएटर का वजन | डब्ल्यूटीए | 69 | घ | |
अनुप्रयोग:
1सटीक स्वचालन प्रणाली
2सूक्ष्म स्थान निर्धारण चरण
3.इलेक्ट्रॉनिक्स असेंबली उपकरण
4अर्धचालक निरीक्षण प्रणाली
| एक आवाज कॉइल मोटर का मुख्य अनुप्रयोगः | ||||||||||||
| 1अर्धचालक उद्योगःवायरिंग, काटने, ड्रिलिंग, परिवहन प्रणाली, वेल्डिंग,रोबोटिक्स। | ||||||||||||
| 2क्षेत्र में वाल्व संचालनःटाइप मीटरिंग वाल्व, दबाव परीक्षण प्रणाली, वायवीय वाल्व रसायन विज्ञान | ||||||||||||
| इंजेक्शन प्रणाली। | ||||||||||||
| 3सूक्ष्म मशीन उद्योगः फीड सिस्टम, सूक्ष्म ड्रिलिंग, सटीक मुद्रांकन। | ||||||||||||
| 4. कंपन प्रणाली: शेकिंग टेबल, कंपन मंच. | ||||||||||||
| 5चिकित्सा क्षेत्रःसूक्ष्म इंजेक्शन प्रणाली, श्वसन उपकरण, परीक्षण उपकरण। | ||||||||||||
| 6विमानन प्रौद्योगिकी: उड़ान नियंत्रण प्रणाली, पायलट प्रतिक्रिया प्रणाली। | ||||||||||||
| 7.व्यावसायिक उपयोग का क्षेत्रःकंप्यूटर शीतलन पंप लघु कैमरा ऑटो फोकस प्रणाली। | ||||||||||||
| 8स्वचालन उद्योगः लेजर उपकरण, डिस्पेंसर, परीक्षण उपकरण, कपड़ा मशीनरी। |
