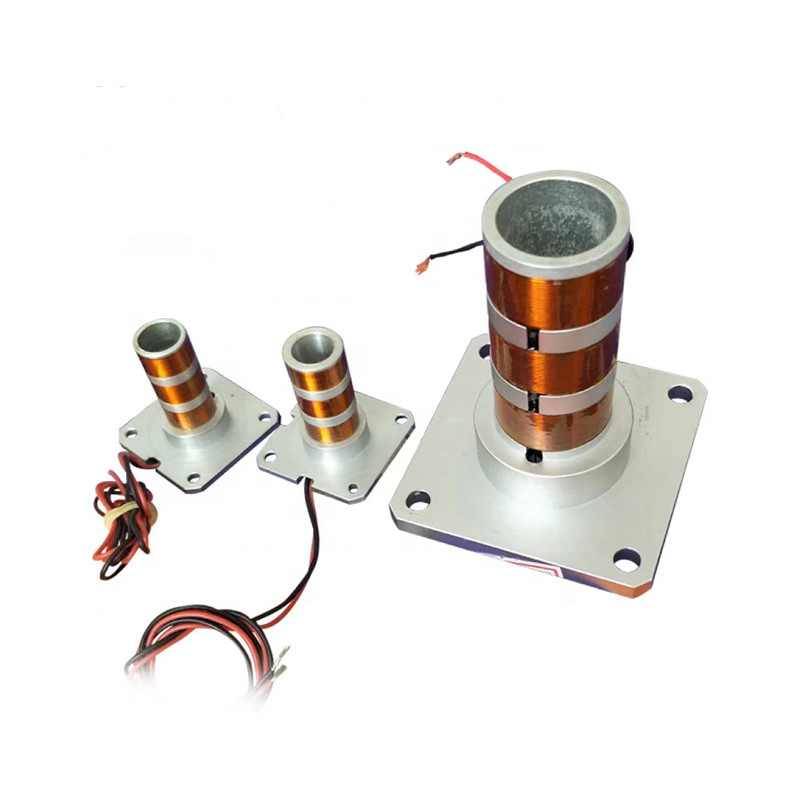

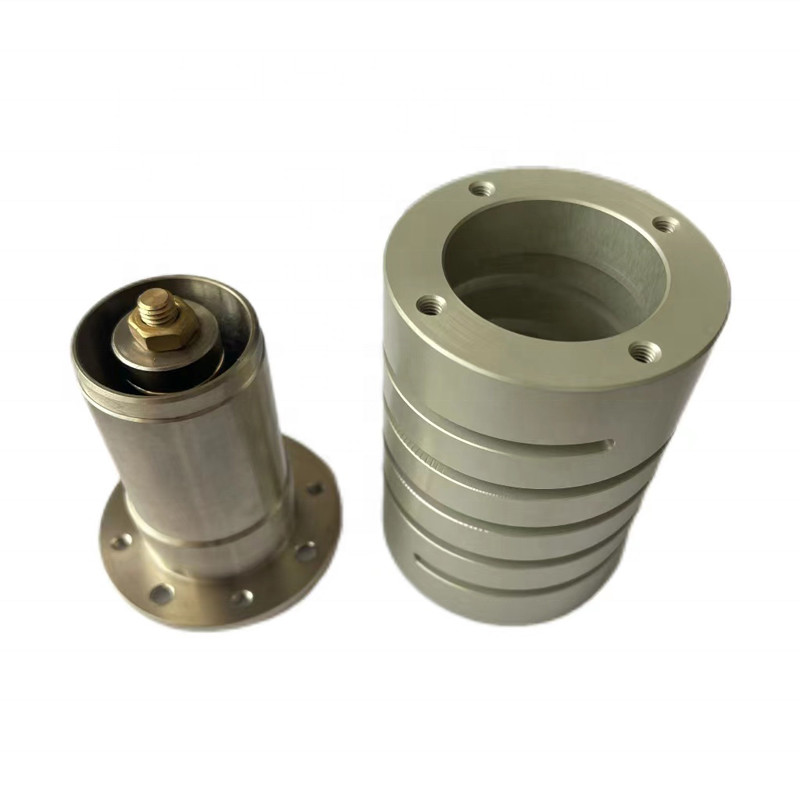

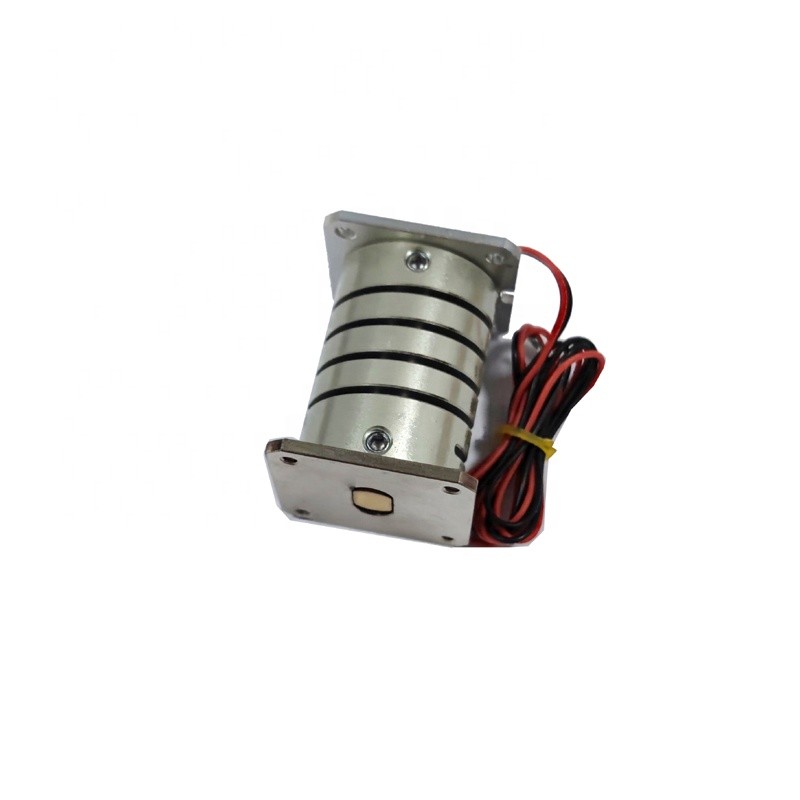

वीसीएजेड श्रृंखला कंपन मोटर्स विजन अलाइनमेंट और ऑप्टिकल पोजिशनिंग सिस्टम के लिए
उत्पाद विवरण
| कार मॉडल | कंपन मोटर्स | चरम बल | 20.5एन |
|---|---|---|---|
| मॉडल निर्दिष्टीकरण | VCZA0020-0040-00A | प्रमाणपत्र | ISO9001-2000 |
| आरंभिक धारा | 2.6ए | रेटेड वोल्टेज | 25.9वी |
| पावर @ एफपी | 56.3W | आघात | 3 मिमी |
| एक्चुएटर वजन | 110 ग्राम | रफ़्तार | उच्च |
उत्पाद विवरण
उत्पाद का वर्णन:
आवाज कॉइल मोटर की लचीली फ़ीडिंग तंत्र फ़ीडिंग समस्या को हल करता है जो नहीं कर सकता है।
यह मोटर उच्च शक्ति और अच्छी स्थिरता के साथ सामग्री से बना है. कम प्रतिक्रिया समय, उच्च कंपन आवृत्ति, अच्छी स्थिरता और स्थिरता. विशेष ड्राइव नियंत्रण प्रौद्योगिकी के साथ, यह एक बहुत ही अच्छा इंजन है.भागों आगे और पीछे की ओर ले जा सकते हैं, मोड़, फैल और अभिसरण।
SUPTMOTION VCAZ सीरीज वाइब्रेशन मोटर्स उच्च परिशुद्धता वाले गति अनुप्रयोगों के लिए इंजीनियर हैं, जो दृश्य संरेखण प्रणालियों, ऑप्टिकल पोजिशनिंग उपकरण और स्वचालित निरीक्षण उपकरणों के लिए आदर्श हैं।आधुनिक औद्योगिक स्वचालन में, मशीन विजन प्रणालियों को सटीक छवि संरेखण, लेंस पोजिशनिंग और सेंसर कैलिब्रेशन प्राप्त करने के लिए अति-सटीक प्रतिक्रियाशील गति नियंत्रण की आवश्यकता होती है।
वीसीएजेड श्रृंखला के कंपन मोटर्स चिकनी, सटीक रैखिक गति उत्पन्न करने के लिए प्रत्यक्ष ड्राइव विद्युत चुम्बकीय सिद्धांतों का उपयोग करते हैं।उनके सबसे महत्वपूर्ण फायदे उच्च आवृत्ति प्रतिक्रिया और तेजी से त्वरण क्षमताओं में निहित हैंदृष्टि निरीक्षण प्रणालियों को अक्सर चलती वस्तुओं को ट्रैक करने या कैमरों और सेंसरों को तुरंत रीसेट करने के लिए त्वरित प्रक्षेपवक्र समायोजन की आवश्यकता होती है।
वाइब्रेशन वॉयस कॉइल मोटर में एक कॉम्पैक्ट, हल्के डिजाइन भी है जो विजन मॉड्यूल, ऑप्टिकल प्लेटफार्मों और सटीक गति प्लेटफार्मों में निर्बाध रूप से एकीकृत होता है।यह कॉम्पैक्ट संरचना सीमित स्थापना स्थान वाले स्वचालित उपकरणों में विशेष रूप से महत्वपूर्ण है.
विशेषताएं:
-
उच्च परिशुद्धता की स्थिति प्रदर्शन
-
त्वरित प्रतिक्रिया और उच्च आवृत्ति आंदोलन
-
डायरेक्ट ड्राइव वॉयस कॉइल एक्ट्यूएटर डिजाइन
-
शून्य प्रतिक्रिया और चिकनी गति
-
आसान एकीकरण के लिए कॉम्पैक्ट संरचना
-
लंबे परिचालन जीवन
-
कम कंपन और स्थिर आंदोलन
उत्पाद पैरामीटरः
| मॉडल संख्या | VCAZ0020-0040-00A | |
| घुमावदार निरंतर | मूल्य | UNIT |
| डीसी प्रतिरोध | 10.2 | ओ |
| वोल्टेज @ Fp | 25.9 | वी |
| वर्तमान @ Fp | 2.6 | ए |
| प्रेरण | 1.3 | एमएच |
| चोटी बल | 20.5 | एन |
| बल | 8.9 | एन |
| एक्ट्यूएटर निरंतर | 2.55 | का |
| शक्ति @ एफपी | 65.3 | W |
| कुल स्ट्रोक | 3 | मिमी |
| अधिकतम घुमावदार तापमान | 150 | oC |
| एक्ट्यूएटर वजन | 110 | घ |
| मॉडल संख्या | VCAZ0010-0020-00A |
| घुमावदार निरंतर | मूल्य |
| डीसी प्रतिरोध | 9.5 |
| वोल्टेज @ Fp | 14.8 |
| वर्तमान @ Fp | 1.6 |
| प्रेरण | 0.37 |
| चोटी बल | 4.2 |
| बल | 2.2 |
| एक्ट्यूएटर निरंतर | 0.87 |
| शक्ति @ एफपी | 24 |
| कुल स्ट्रोक | 1.5 |
| अधिकतम घुमावदार तापमान | 150 |
| एक्ट्यूएटर वजन | 69 |
अनुप्रयोग:
भोजन तंत्र समायोज्य बैकलाइट के साथ एकीकृत है, जो कंपन भोजन, दृश्य प्रणाली द्वारा स्वचालित नियंत्रण और मशीन पिकिंग प्रणाली द्वारा स्वचालित नियंत्रण को पूरा कर सकता है।
मशीन विजन संरेखण प्रणाली।
ऑप्टिकल निरीक्षण उपकरण
सीसीडी पोजिशनिंग चरण।
स्वचालित ऑप्टिकल निरीक्षण (AOI)
अर्धचालक निरीक्षण प्लेटफार्म.
