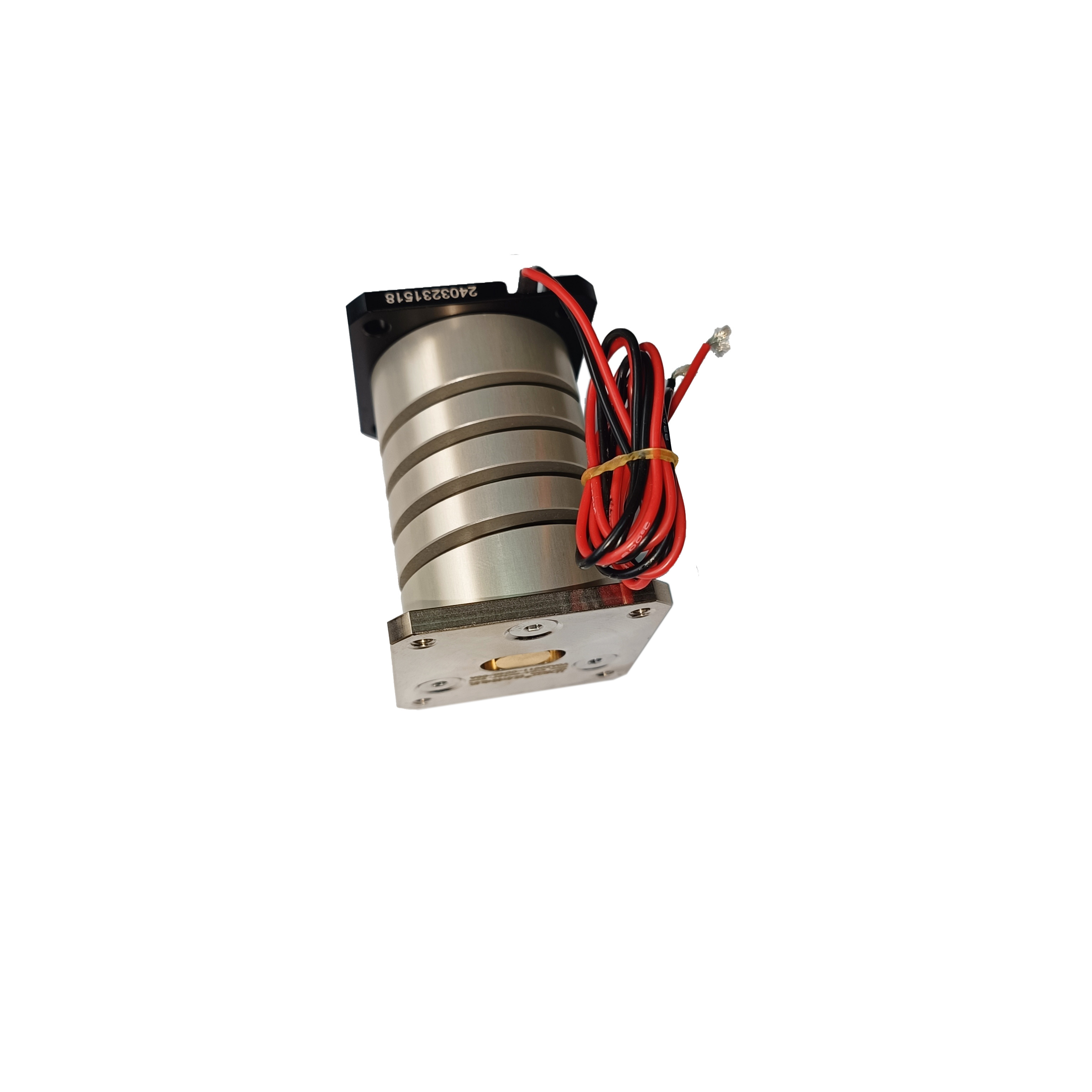

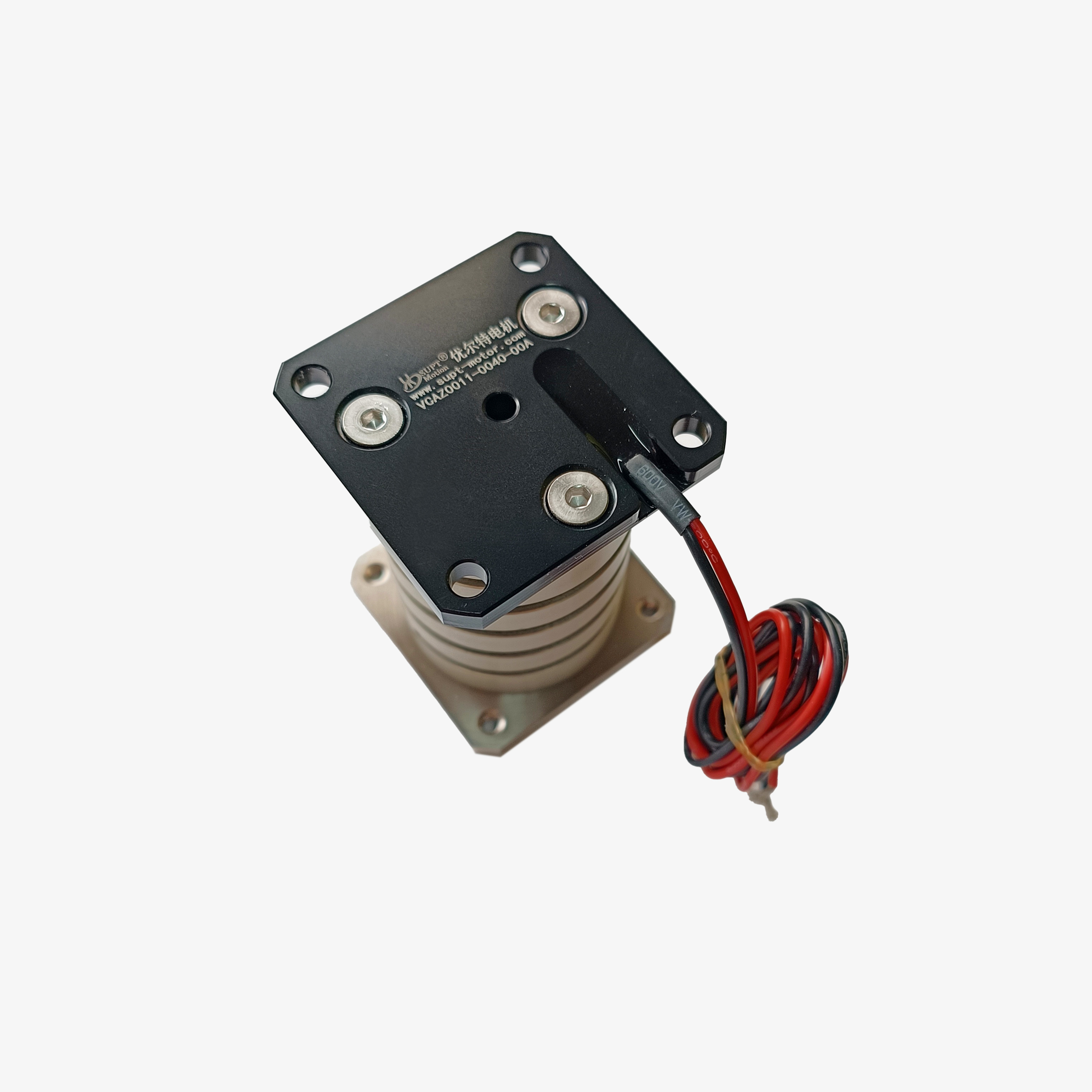

3C इलेक्ट्रॉनिक्स स्वचालन के लिए उच्च गति उच्च आवृत्ति कंपन मोटर
उत्पाद विवरण
| कार मॉडल | कंपन मोटर्स | चरम बल | 4.2एन |
|---|---|---|---|
| मॉडल निर्दिष्टीकरण | VCZA0010-0020-00A | प्रमाणपत्र | ISO9001 |
| आरंभिक धारा | 1.6ए | रेटेड वोल्टेज | 14.8V |
| स्थिति निर्धारण सटीकता | ± 1 μm | अधिकतम गति | 2M/s |
| अधिकतम कोई तापमान अनुमत | 150 ℃ | आघात | 1.5 मिमी |
उत्पाद विवरण
उत्पाद का वर्णन:
SUPTMOTION VCAZ सीरीज वाइब्रेशन वॉयस कॉइल मोटर्स विशेष रूप से 3C इलेक्ट्रॉनिक्स उद्योग में उच्च गति स्वचालन प्रणालियों के लिए डिज़ाइन किए गए हैं।पहनने योग्य उपकरण, और उपभोक्ता इलेक्ट्रॉनिक्स आगे बढ़ते रहते हैं, उत्पादन उपकरण को तेज गति, उच्च परिशुद्धता और अधिक विश्वसनीय गति प्रदर्शन प्राप्त करना चाहिए।
3 सी स्वचालन अनुप्रयोगों में वीसीएजेड श्रृंखला का मुख्य लाभ इसकी असाधारण रूप से तेज गतिशील प्रतिक्रिया क्षमता में निहित है। स्वचालित असेंबली लाइनों पर प्रति घंटे हजारों घटकों का प्रसंस्करण,गति प्रणाली को शून्य विलंब के निकट स्टार्ट-अप, स्टॉप और पोजिशनिंग प्राप्त करनी चाहिए। वाइब्रेटिंग वॉयस कॉइल मोटर डिजाइन VCAZ श्रृंखला को तेजी से त्वरण और विलंब प्राप्त करने में सक्षम बनाता है,कुशल उत्पादन चक्र सुनिश्चित करना.
कंपन मोटर्स की कॉम्पैक्ट संरचना उन्हें स्वचालित उपकरणों जैसे कि पिक-एंड-प्लेस मशीनों, माइक्रो-एसेम्ब्ली वर्कस्टेशन और कैमरा मॉड्यूल संरेखण प्रणालियों में एकीकरण के लिए आदर्श बनाती है।
वाइब्रेशन वॉयस कॉइल मोटर्स विशेष रूप से 3C इलेक्ट्रॉनिक्स स्वचालन उपकरण के लिए अनुकूलित हैं, जो असाधारण सटीकता के साथ उच्च गति वाली रैखिक गति प्रदान करते हैं।उनकी प्रत्यक्ष-ड्राइव संरचना चिकनी गति और तेजी से त्वरण सुनिश्चित करती है, उन्हें स्वचालित विधानसभा और परीक्षण उत्पादन लाइनों के लिए एक आदर्श विकल्प बनाते हैं।
विशेषताएं:
उच्च परिशुद्धता गति नियंत्रणः
प्रत्यक्ष-ड्राइव विद्युत चुम्बकीय डिजाइन यांत्रिक संचरण त्रुटियों को समाप्त करता है, माइक्रोन स्तर की स्थिति सटीकता प्रदान करता है।
उच्च आवृत्ति प्रतिक्रियाः
तेजी से त्वरण और विलंब करने में सक्षम है, जिससे यह उच्च गति गतिशील स्थिति निर्धारण प्रणालियों के लिए आदर्श है।
उच्च गति प्रदर्शनः
तेजी से प्रतिक्रिया समय तेज स्टार्ट-स्टॉप आंदोलन और उच्च गति रैखिक संचालन को सक्षम करता है।
कॉम्पैक्ट और हल्के डिजाइनः
छोटा पदचिह्न कॉम्पैक्ट उपकरणों और सटीक उपकरणों में निर्बाध एकीकरण की अनुमति देता है।
उत्पाद पैरामीटरः
| मॉडल संख्या | VCAZ0010-0020-00A | |||
| कॉइल पैरामीटर | सहिष्णुता | प्रतीक | मूल्य | इकाई |
| डीसीआर | ±10% | आर | 9.5 | ओ |
| पीक वोल्टेज | मानक मूल्य | वीपी | 14.8 | वी |
| अधिकतम धारा | मानक मूल्य | इप | 1.6 | ए |
| बल स्थिर | ±7.5% | KF | 2.7 | नहीं |
| बैक ईएमएफ स्थिर | मानक मूल्य | केडी | 2.7 | वी/एम/सेक |
| प्रेरण | ±30% | L | 0.37 | एमएच |
| एक्ट्यूएटर पैरामीटर | प्रतीक | मूल्य | इकाई | |
| चोटी बल | Fp | 4.2 | एन | |
| निरंतर स्थिर बल | Fc | 2.2 | एन | |
| एक्ट्यूएटर निरंतर | का | 0.87 | एन/डब्ल्यू | |
| विद्युत समय स्थिर | टी | 0.04 | मिली-सेक | |
| पीएमएक्स | पीपी | 24 | W | |
| स्ट्रोक | एस | 1.5 | मिमी | |
| कॉइल के प्रत्येक पक्ष का रिक्त स्थान | CL | 0.8 | मिमी | |
| थर्मल प्रतिरोध | अन्य | 20 | °C/W | |
| अधिकतम तापमान | Tmax | 150 | °C | |
| कॉइल का वजन | WTc | 13 | घ | |
| चुंबक स्टील का वजन | WTE | 56 | घ | |
| एक्ट्यूएटर का वजन | डब्ल्यूटीए | 69 | घ | |
अनुप्रयोग:
ऑप्टिकल और फोटोनिक्स सिस्टम: ऑप्टिकल लेंस फोकस, बीम स्टीयरिंग और स्टेबलाइजेशन, ऑप्टिकल एललाइनमेंट प्लेटफॉर्म।
सटीक स्वचालनःउच्च गति वाली पिक-एंड-प्लेस मशीनें,माइक्रो-पोजिशनिंग स्टेज,सटीक असेंबली उपकरण
परीक्षण और निरीक्षण उपकरणःविज़न निरीक्षण प्रणाली,उच्च गति स्कैनिंग प्लेटफार्म,सटीक माप उपकरण
