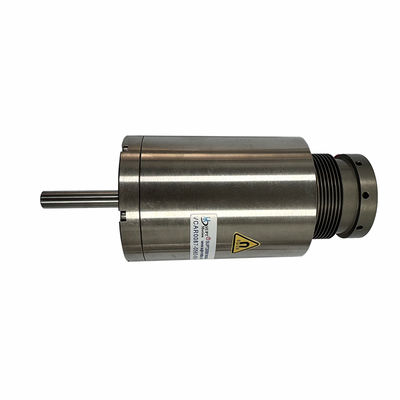

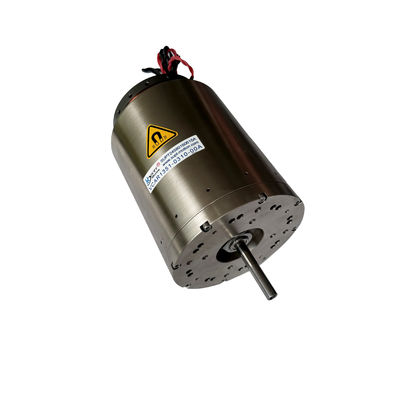

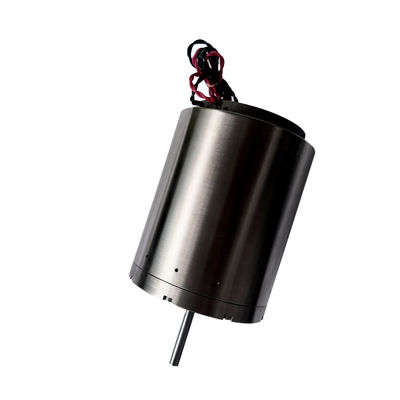

अर्धचालक सूक्ष्म गति नियंत्रण के लिए उच्च प्रतिक्रिया परिशुद्धता रैखिक आवाज कॉइल मोटर
| उत्पत्ति के प्लेस | चीन, सूज़ौ |
|---|---|
| ब्रांड नाम | SUPT MOTION |
| प्रमाणन | ISO9001,CE,3C |
| मॉडल संख्या | वीसीएबी श्रृंखला |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | $110-$160 |
| पैकेजिंग विवरण | अनुकूलित पैकेजिंग आदि। |
| प्रसव के समय | <i>1-5pcs ,5 days .</i> <b>1-5 पीसी, 5 दिन।</b> <i>>20pcs ,To be negotiated</i> <b>>20 पीसी, ब |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | बातचीत करने के लिए |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| गारंटी | 3महीने-1साल | उत्पाद मॉडल | VCAB0262-0112-00A |
|---|---|---|---|
| वजन (जी) | 285 | पीक फोर्स (एन) | 262 |
| कुल स्ट्रोक (मिमी) | 11.2 | अधिकतम वोल्टेज (V) | 35.1 |
| आवेदन | स्वचालित उत्पाद | स्थिति सटीकता | उच्च |
| उत्पाद का प्रकार | रैखिक आवाज कुंडल मोटर | विनिमय | ब्रश |
| सतत बल(N) | 111एन | प्रकार | सघन |
उत्पाद विवरण
उत्पाद विवरण:
सेमीकंडक्टर विनिर्माण प्रक्रियाओं जैसे कि वेफर प्रोसेसिंग, लिथोग्राफी, निरीक्षण और पैकेजिंग में, माइक्रो-पोजिशनिंग नियंत्रण के लिए अत्यंत उच्च सटीकता, तेज़ प्रतिक्रिया और दीर्घकालिक स्थिरता की आवश्यकता होती है। लीनियर वॉयस कॉइल मोटर्स, जो डायरेक्ट-ड्राइव ऑपरेशन और उत्कृष्ट गतिशील प्रदर्शन की विशेषता रखते हैं, सेमीकंडक्टर उपकरणों में माइक्रो-विस्थापन नियंत्रण के लिए एक आदर्श एक्चुएशन समाधान बन गए हैं।
लीनियर वॉयस कॉइल मोटर्स सीधे विद्युत चुम्बकीय बल के माध्यम से जोर उत्पन्न करते हैं, जो माइक्रोमीटर-स्तर या यहां तक कि नैनोमीटर-स्तर की स्थिति रिज़ॉल्यूशन के साथ घर्षण रहित, बैकलाश-मुक्त रैखिक गति को सक्षम करते हैं। पारंपरिक लीड स्क्रू या सर्वो-चालित तंत्रों की तुलना में, लीनियर वॉयस कॉइल मोटर्स कम स्ट्रोक रेंज के भीतर बेहतर स्थिति सटीकता और दोहराव प्रदान करते हैं। वे विशेष रूप से वेफर संरेखण, ऑप्टिकल फोकसिंग, जांच संपर्क नियंत्रण और सटीक पोजिशनिंग चरणों के लिए उपयुक्त हैं।
उच्च गति स्कैनिंग और गतिशील क्षतिपूर्ति अनुप्रयोगों में, लीनियर वॉयस कॉइल मोटर्स उच्च त्वरण और उच्च-आवृत्ति प्रतिक्रिया प्रदान करते हैं, जिससे नियंत्रण कमांड का सटीक ट्रैकिंग और सिस्टम त्रुटियों और पर्यावरणीय गड़बड़ी के लिए प्रभावी क्षतिपूर्ति होती है। उनकी चिकनी, कम-कंपन गति माइक्रो-स्ट्रक्चर फैब्रिकेशन में प्रक्रिया गड़बड़ी को कम करने में मदद करती है और स्थिर प्रक्रिया प्रदर्शन सुनिश्चित करती है।
विशेषताएँ:
- उप-माइक्रोन या नैनोमीटर-स्तर विस्थापन रिज़ॉल्यूशन
- उच्च गति, उच्च-बैंडविड्थ गतिशील प्रतिक्रिया
- असाधारण दोहराव और दीर्घकालिक स्थिरता
- शून्य बैकलाश, कम कंपन, और कण-मुक्त गति
- आईएसओ 4 औरndash;5 क्लीनरूम वातावरण के साथ संगतता
- कोई लीड स्क्रू, गियर या बैकलाश नहीं
- विस्थापन प्रतिक्रिया में कोई हिस्टैरिसीस नहीं
- बंद-लूप स्थिति, वेग और बल नियंत्रण के लिए उच्च नियंत्रण बैंडविड्थ
- अत्यधिक कम कंपन और ध्वनिक शोर
उत्पाद पैरामीटर:
| उत्पाद मॉडल | पीक फोर्स (N) |
निरंतर बल 25℃(N) पर |
कुल स्ट्रोक (मिमी) |
अधिकतम वोल्टेज (V) |
बैक ईएमएफ स्थिरांक (V/m/s) |
कॉइल का वजन (g) |
स्टेटर व्यास | शाफ्ट एंड थ्रेड (मिमी) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2(बाहरी) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5(बाहरी) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3(बाहरी) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3(बाहरी) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | शाफ्ट ∮4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3(बाहरी) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3(आंतरिक) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3(आंतरिक) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3(बाहरी) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3(आंतरिक) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3(आंतरिक) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3(आंतरिक) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3(आंतरिक) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3(बाहरी) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3(आंतरिक) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3(आंतरिक) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3(आंतरिक) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | शाफ्ट ∮10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3(आंतरिक) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3(आंतरिक) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | शाफ्ट ∮8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | शाफ्ट ∮10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | शाफ्ट ∮8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | शाफ्ट ∮10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | शाफ्ट ∮10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | शाफ्ट ∮10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | शाफ्ट ∮10 |
अनुप्रयोग:
- वेफर संरेखण और पोजिशनिंग चरण
- लिथोग्राफी फोकस और ऊंचाई क्षतिपूर्ति
- प्रोब स्टेशन Z-अक्ष और संपर्क नियंत्रण
- AOI / AVI उच्च गति स्कैनिंग एक्ट्यूएटर
- डाई बॉन्डिंग और पैकेजिंग माइक्रो-असेंबली
- सटीक वितरण और माइक्रो-डोजिंग सिस्टम
