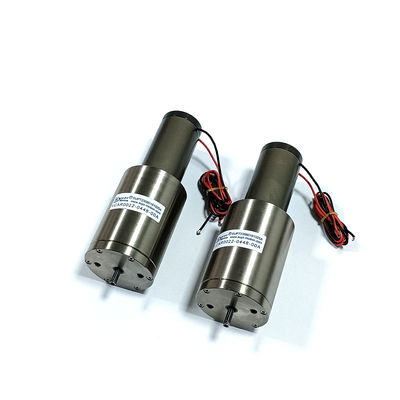

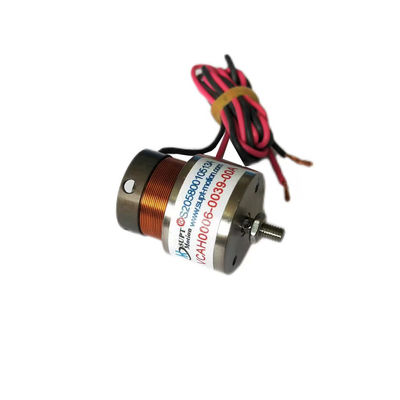

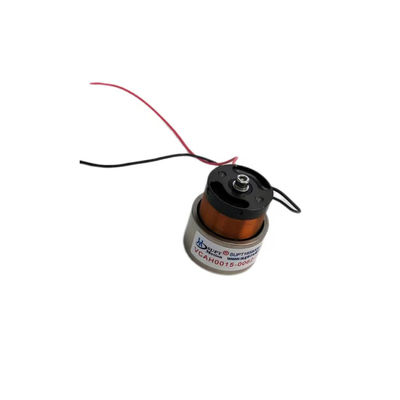

हाई स्पीड कैमरा ऑटोफोकस सिस्टम के लिए Hiah स्थिरता रैखिक वॉयस कॉइल मोटर
| उत्पत्ति के प्लेस | चीन, सूज़ौ |
|---|---|
| ब्रांड नाम | SUPT MOTION |
| प्रमाणन | ISO9001,CE,3C |
| मॉडल संख्या | वीसीएबी श्रृंखला |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | $113-$170 |
| पैकेजिंग विवरण | अनुकूलित पैकेजिंग आदि। |
| प्रसव के समय | <i>1-5pcs ,5 days .</i> <b>1-5 पीसी, 5 दिन।</b> <i>>20pcs ,To be negotiated</i> <b>>20 पीसी, ब |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | बातचीत करने के लिए |
उत्पाद विवरण
| गारंटी | 3महीने-1साल | उत्पाद मॉडल | VCAB0044-0040-00A |
|---|---|---|---|
| वजन (जी) | 46.5 | पीक फोर्स (एन) | 44 |
| कुल स्ट्रोक (मिमी) | 4 | अधिकतम वोल्टेज (V) | 18.3 |
| आवेदन | स्वचालित उत्पाद | रफ़्तार | उच्च |
| उत्पाद का प्रकार | रैखिक आवाज कुंडल मोटर | विनिमय | ब्रश |
| सतत बल(N) | 16.3एन | अनुप्रयोग फ़ील्ड | 3सी इलेक्ट्रॉनिक्स, सेमीकंडक्टर, ऑटोमेशन, ऑप्टिक्स, निरीक्षण उपकरण |
| शुद्धता | उच्च | ||
| प्रमुखता देना | ऑटोफोकस के लिए रैखिक आवाज कॉइल मोटर,उच्च गति कैमरा रैखिक मोटर,स्थिरता रैखिक आवाज कॉइल actuator |
||
उत्पाद विवरण
उत्पाद का वर्णन:
औद्योगिक कैमरों, मशीन विजन सिस्टम, निगरानी इमेजिंग, चिकित्सा प्रकाशिकी और उन्नत ऑप्टिकल उपकरणों के लिए छवि की उच्च गुणवत्ता की आवश्यकता होती है।लेंस फोकसिंग सिस्टम पारंपरिक यांत्रिक तंत्रों से तेजी से उच्च गति की ओर विकसित हो रहे हैं, बंद-लूप, माइक्रो-पोजिशनिंग समाधान
डिजिटल कैमरों, औद्योगिक कैमरों और स्मार्ट उपकरणों के लिए छवि गुणवत्ता और स्वचालन आवश्यकताओं में निरंतर सुधार के साथ,लेंस फोकसिंग सिस्टम के प्रदर्शन पर अधिक मांग की जाती हैप्रत्यक्ष रैखिक ड्राइव, उच्च गतिशील प्रतिक्रिया और उच्च स्थिति सटीकता वाले रैखिक वॉयस कॉइल मोटर्स (एलवीसीएम) आधुनिक कैमरा ऑटोफोकस सिस्टम के लिए एक मुख्य संचालन समाधान बन गए हैं।
एक वॉयस कॉइल मोटर फोकसिंग सिस्टम में, मोटर सीधे इलेक्ट्रोमैग्नेटिक बल का उपयोग करके ऑप्टिकल अक्ष के साथ लेंस समूह को चलाता है, जो सटीक ऑटोफोकस के लिए तेज और चिकनी रैखिक गति को सक्षम करता है।पारंपरिक स्टेपर मोटर्स या गियर चालित तंत्रों की तुलना में, एलवीसीएम यांत्रिक संपर्क, ट्रांसमिशन बैकलैश या घर्षण के बिना काम करते हैं, ध्यान केंद्रित सटीकता और दोहराव में काफी सुधार करते हैं।माइक्रो-स्ट्रोक फोकसिंग अनुप्रयोग.
उच्च-गति ऑटोफोकस (एएफ) संचालन के दौरान, रैखिक आवाज कॉइल मोटर उच्च त्वरण और त्वरित प्रतिक्रिया प्रदान करते हैं, जिससे लेंस को तेजी से खोज करने और इष्टतम फोकस बिंदु पर लॉक करने की अनुमति मिलती है।यह ध्यान केंद्रित करने के समय को बहुत कम करता है और समग्र शूटिंग दक्षता में सुधार करता हैचिकनी और निरंतर गति भी कंपन और शोर को कम करती है, जो वीडियो रिकॉर्डिंग और उच्च आवर्धन इमेजिंग के लिए विशेष रूप से फायदेमंद है।
विशेषताएं:
- माइक्रोन/सब-माइक्रोन फोकसिंग सटीकता
- त्वरित ऑटोफोकस के लिए मिलीसेकंड प्रतिक्रिया
- चिकनी, झटके मुक्त, प्रतिक्रिया रहित गति
- उच्च दोहराव और दीर्घकालिक स्थिरता
- आसान लेंस मॉड्यूल एकीकरण के लिए कॉम्पैक्ट डिजाइन
तकनीकी विनिर्देशों:
स्ट्रोक:4 मिमी
निरंतर बल:16.3एन
पीक बल:44N
बल स्थिरःN/A
प्रतिरोधः15.25Ω
द्रव्यमान: अच्छा
आयाम:200*400*400 सेमी
कार्य करंटः1.2A
उत्पाद पैरामीटरः
| उत्पाद मॉडल | चोटी बल (एन) |
निरंतर बल 25°C ((N) पर |
कुल स्ट्रोक (मिमी) |
अधिकतम वोल्टेज (V) |
बैक ईएमएफ स्थिर (V/m/s) |
कॉइल का वजन घ) |
स्टेटर व्यास | शाफ्ट अंत धागा (मिमी) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 ((बाहरी) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (बाहरी) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 ((बाहरी) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 ((बाहरी) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | शाफ्ट ₹4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 ((बाहरी) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((आंतरिक) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((आंतरिक) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 ((बाहरी) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((आंतरिक) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((आंतरिक) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((आंतरिक) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((आंतरिक) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 ((बाहरी) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((आंतरिक) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((आंतरिक) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((आंतरिक) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | शाफ्ट ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((आंतरिक) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((आंतरिक) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | शाफ्ट ¥8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | शाफ्ट ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | शाफ्ट ¥8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | शाफ्ट ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | शाफ्ट ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | शाफ्ट ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | शाफ्ट ¥10 |
अनुप्रयोग:
- औद्योगिक कैमरा ऑटो फोकस (मशीन विजन AF)
- बुद्धिमान निगरानी और उच्च गति इमेजिंग प्रणाली
- मेडिकल एंडोस्कोपी / माइक्रोस्कोपिक इमेजिंग फोकसिंग
- एओआई / विजुअल इंस्पेक्शन लेंस सिस्टम
- हाई-एंड फोटोग्राफी और वैज्ञानिक इमेजिंग उपकरण
