स्वचालित रोबोटिक्स के लिए कॉम्पैक्ट फास्ट रिस्पांस रैखिक वॉयस कॉइल एक्ट्यूएटर
| उत्पत्ति के प्लेस | चीन, सूज़ौ |
|---|---|
| ब्रांड नाम | SUPT MOTION |
| प्रमाणन | ISO9001,CE,3C |
| मॉडल संख्या | वीसीएबी श्रृंखला |
| न्यूनतम आदेश मात्रा | 2PCS |
| मूल्य | $102-$160 |
| पैकेजिंग विवरण | अनुकूलित पैकेजिंग आदि। |
| प्रसव के समय | <i>1-5pcs ,5 days .</i> <b>1-5 पीसी, 5 दिन।</b> <i>>20pcs ,To be negotiated</i> <b>>20 पीसी, ब |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | बातचीत करने के लिए |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| गारंटी | 3महीने-1साल | उत्पाद मॉडल | VCAB0436-0187-00A |
|---|---|---|---|
| वजन (जी) | 648 | पीक फोर्स (एन) | 436 |
| कुल स्ट्रोक (मिमी) | 18.7 | अधिकतम वोल्टेज (V) | 40.7 |
| आवेदन | स्वचालित उत्पाद | स्थिति सटीकता | उच्च |
| उत्पाद का प्रकार | रैखिक आवाज कुंडल मोटर | विनिमय | ब्रश |
| सतत बल(N) | 147.6एन | प्रकार | सघन |
उत्पाद विवरण
उत्पाद का वर्णन:
रैखिक आवाज कॉइल एक्ट्यूएटर एक प्रत्यक्ष ड्राइव रैखिक एक्ट्यूएटर है जो तेजी से प्रतिक्रिया, उच्च त्वरण, नैनोमीटर स्तर की स्थिति सटीकता, शून्य प्रतिक्रिया और घर्षण रहित गति प्रदान करता है।स्वचालन रोबोटिक्स में, रैखिक आवाज कॉइल एक्ट्यूएटर का व्यापक रूप से सटीक पिक-एंड-प्लेस, अनुपालन असेंबली, एंड-इफेक्टर एक्ट्यूएशन, फोर्स-फीडबैक कार्य और उच्च गति दोहराव आंदोलन के लिए उपयोग किया जाता है,उन्हें उन्नत रोबोटिक प्रणालियों में एक महत्वपूर्ण घटक बना रहा है.
जैसे-जैसे औद्योगिक रोबोट, सहयोगी रोबोट (कोबोट), परिशुद्धता असेंबली रोबोट और बुद्धिमान निरीक्षण रोबोट विकसित होते रहते हैं, रैखिक गति actuators की आवश्यकता होती है ताकि उच्च सटीकता प्रदान की जा सके,तेजी से प्रतिक्रियापारंपरिक लीड स्क्रू और गियर वाले तंत्र अक्सर प्रतिकूल प्रतिक्रिया, पहनने और सीमित गतिशील प्रतिक्रिया से पीड़ित होते हैं।
प्रत्यक्ष-ड्राइव तकनीक पर आधारित रैखिक आवाज कॉइल एक्ट्यूएटर यांत्रिक संचरण के बिना रैखिक बल उत्पन्न करते हैं, जिससे वे उच्च प्रदर्शन वाली रोबोट गति प्रणालियों के लिए एक आदर्श समाधान बन जाते हैं।
विशेषताएं:
- उच्च गति और उच्च त्वरण गति
- नैनोमीटर स्तर की स्थिति और उच्च दोहराव
- जीरो बैकलैश डायरेक्ट-ड्राइव डिज़ाइन
- बल नियंत्रण और अनुपालन गति का समर्थन करता है
- कॉम्पैक्ट डिजाइन और आसान एकीकरण
सामान्य विनिर्देश (मॉडल के अनुसार भिन्न होता है)
- नामित वोल्टेजः 40.7V
- निरंतर बल:147.6एन
- पीक बलः 436N
- स्ट्रोकः 18.7 मिमी
- आवृत्ति प्रतिक्रियाः ≥ 100 हर्ट्ज
- पुनरावृत्तिः ≤ 1 ¢ 3 μm
उत्पाद पैरामीटरः
| उत्पाद मॉडल | चोटी बल (एन) |
निरंतर बल 25°C ((N) पर |
कुल स्ट्रोक (मिमी) |
अधिकतम वोल्टेज (V) |
बैक ईएमएफ स्थिर (V/m/s) |
कॉइल का वजन घ) |
स्टेटर व्यास | शाफ्ट अंत धागा (मिमी) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 ((बाहरी) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (बाहरी) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 ((बाहरी) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 ((बाहरी) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | शाफ्ट ₹4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 ((बाहरी) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((आंतरिक) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((आंतरिक) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 ((बाहरी) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((आंतरिक) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((आंतरिक) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((आंतरिक) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((आंतरिक) |

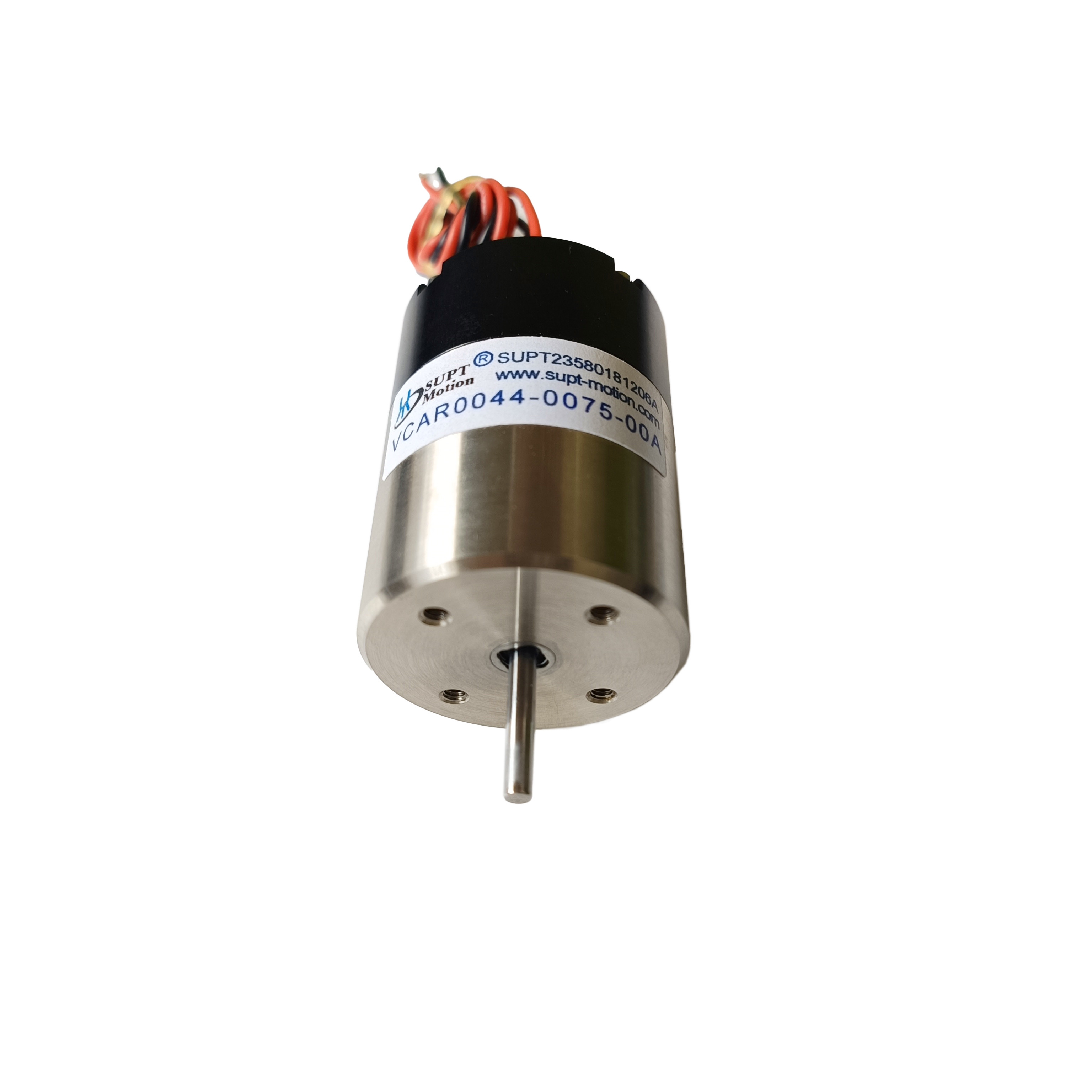

| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 ((बाहरी) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((आंतरिक) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((आंतरिक) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((आंतरिक) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | शाफ्ट ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((आंतरिक) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((आंतरिक) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | शाफ्ट ¥8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | शाफ्ट ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | शाफ्ट ¥8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | शाफ्ट ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | शाफ्ट ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | शाफ्ट ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | शाफ्ट ¥10 |
अनुप्रयोग:
रोबोटिक प्रेसिजन पिक-एंड-प्लेसःउच्च गति से पिक करने, सूक्ष्म-स्थिति समायोजन और लचीले प्लेसमेंट के लिए।
अंत-आर्म्स टूलिंग (EOAT):ग्रिपर स्ट्रोक नियंत्रण, ठीक-ट्यूनिंग विस्थापन, और बल प्रतिक्रिया ऑपरेशन प्राप्त करें।
अनुपालन असेंबली रोबोटःउच्च परिशुद्धता असेंबली कार्यों के लिए उपयोग किया जाता है जैसे कि सम्मिलन, दबाना और संरेखण।
सहयोगात्मक रोबोटः सुरक्षित, नियंत्रित रैखिक ड्राइव और लचीली संपर्क क्षमताएं प्रदान करता है।
विजन-गाइडेड पोजिशनिंग सिस्टम्स: Z-अक्ष ऊंचाई मुआवजे और फोकस समायोजन के लिए उपयोग किया जाता है।
स्वचालित निरीक्षण और परीक्षण रोबोटः जांच संपर्क, स्कैनिंग और दोहराने की स्थिति क्रियाओं का समर्थन करता है।
