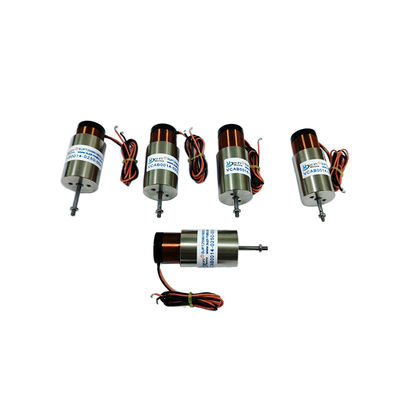

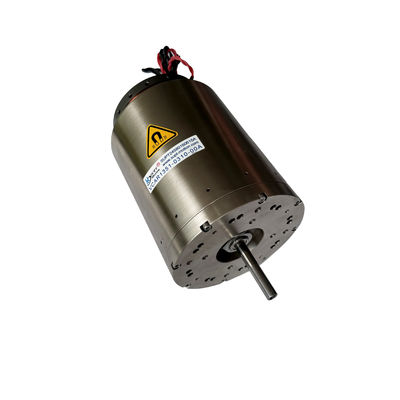

उच्च परिशुद्धता उच्च प्रतिक्रिया रैखिक आवाज स्वचालन अर्धचालक के लिए कॉइल मोटर
| उत्पत्ति के प्लेस | चीन, सूज़ौ |
|---|---|
| ब्रांड नाम | SUPT MOTION |
| प्रमाणन | ISO9001,CE,3C |
| मॉडल संख्या | वीसीएबी श्रृंखला |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | $110-$190 |
| पैकेजिंग विवरण | अनुकूलित पैकेजिंग आदि। |
| प्रसव के समय | <i>1-5pcs ,5 days .</i> <b>1-5 पीसी, 5 दिन।</b> <i>>20pcs ,To be negotiated</i> <b>>20 पीसी, ब |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | बातचीत करने के लिए |
उत्पाद विवरण
| गारंटी | 3महीने-1साल | उत्पाद मॉडल | VCAB0044-0059-00A |
|---|---|---|---|
| वजन (जी) | 43 | पीक फोर्स (एन) | 44 |
| कुल स्ट्रोक (मिमी) | 5.9 | अधिकतम वोल्टेज (V) | 14.3 |
| आवेदन | स्वचालित उत्पाद | रफ़्तार | उच्च |
| उत्पाद का प्रकार | रैखिक आवाज कुंडल मोटर | विनिमय | ब्रश |
| सतत बल(N) | 17.7एन | अनुप्रयोग फ़ील्ड | 3सी इलेक्ट्रॉनिक्स, सेमीकंडक्टर, ऑटोमेशन, ऑप्टिक्स, निरीक्षण उपकरण |
| शुद्धता | उच्च | ||
| प्रमुखता देना | उच्च परिशुद्धता रैखिक आवाज कॉइल मोटर,उच्च प्रतिक्रिया आवाज कॉइल मोटर,ऑटोमेशन सेमीकंडक्टर वॉयस कॉइल मोटर |
||
उत्पाद विवरण
उत्पाद विवरण:
SUPT का VCAB0044-0059-00A रैखिक वॉयस कॉइल मोटर, अपनी उच्च परिशुद्धता और उच्च गति प्रदर्शन के साथ, अर्धचालक निरीक्षण उपकरण, स्वचालित ऑप्टिकल निरीक्षण प्लेटफार्मों और उन्नत विनिर्माण प्रणालियों में उत्कृष्ट प्रदर्शन करता है। मोटर में कम डैम्पिंग और उच्च बैंडविड्थ है, जो उच्च गति आंदोलनों के दौरान न्यूनतम स्थिति त्रुटियों और उच्च दोहराव को बनाए रखता है। इसका कॉग-फ्री डिज़ाइन सुचारू विस्थापन को सक्षम बनाता है, जो इसे माइक्रो-विस्थापन समायोजन, जांच स्टेशन पोजिशनिंग, डिस्पेंसिंग, चिप प्लेसमेंट, टेस्ट फिक्स्चर पोजिशनिंग और तेज़ निरीक्षण प्लेटफार्मों के लिए विशेष रूप से उपयुक्त बनाता है। इसकी उत्कृष्ट त्वरण क्षमता उच्च-थ्रूपुट उत्पादन लाइनों पर त्वरित प्रतिक्रिया के लिए सख्त आवश्यकताओं को भी पूरा करती है।
अर्धचालक स्वचालन में, रैखिक वॉयस कॉइल मोटर उच्च त्वरण, नैनोमीटर-स्तर की सटीकता, शून्य-कॉगिंग गति और तेज़ गतिशील प्रतिक्रिया के कारण एक आवश्यक एक्चुएटर बन गया है। डायरेक्ट-ड्राइव तंत्र यांत्रिक बैकलाश के बिना अल्ट्रा-स्मूथ गति सुनिश्चित करता है, जो वेफर हैंडलिंग, माइक्रो-पोजिशनिंग, लिथोग्राफी ऑटोफोकस सिस्टम, पैकेजिंग संरेखण और उच्च गति निरीक्षण प्लेटफार्मों में बेहतर प्रदर्शन को सक्षम बनाता है।
विशेषताएँ:
- नैनोमीटर-स्तर की स्थिति सटीकता
- उच्च त्वरण / तेज़ गतिशील प्रतिक्रिया
- शून्य कॉगिंग / शून्य बैकलाश
- अल्ट्रा साइलेंट / कण-मुक्त गति
- बंद-लूप स्थिति / बल / वेग नियंत्रण का समर्थन करता है
तकनीकी विशिष्टताएँ:
स्ट्रोक: 5.9 मिमी
निरंतर बल: 17.7N
पीक फोर्स: 44N
बल स्थिरांक: 8N/A
प्रतिरोध: 6.2Ω
द्रव्यमान: अच्छा
आयाम: 200*400*400cm
कार्यकारी धारा: 2.3A
उत्पाद पैरामीटर:
| उत्पाद मॉडल | पीक फोर्स (N) |
निरंतर बल 25℃(N) पर |
कुल स्ट्रोक (मिमी) |
अधिकतम वोल्टेज (V) |
बैक ईएमएफ स्थिरांक (V/m/s) |
कॉइल का वजन (g) |
स्टेटर व्यास | शाफ्ट एंड थ्रेड (मिमी) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2(बाहरी) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5(बाहरी) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3(बाहरी) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3(बाहरी) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | शाफ्ट ∮4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3(बाहरी) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3(आंतरिक) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3(आंतरिक) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3(बाहरी) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3(आंतरिक) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3(आंतरिक) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3(आंतरिक) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3(आंतरिक) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3(बाहरी) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3(आंतरिक) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3(आंतरिक) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3(आंतरिक) |

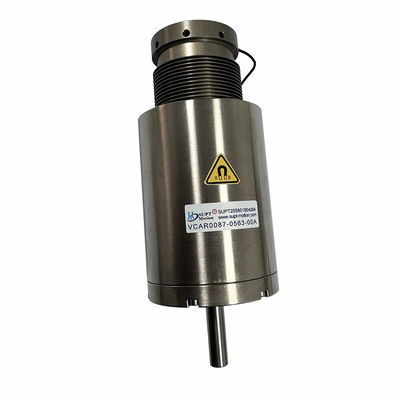

| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | शाफ्ट ∮10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3(आंतरिक) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3(आंतरिक) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | शाफ्ट ∮8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | शाफ्ट ∮10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | शाफ्ट ∮8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | शाफ्ट ∮10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | शाफ्ट ∮10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | शाफ्ट ∮10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | शाफ्ट ∮10 |
अनुप्रयोग:
- वेफर हैंडलिंग रोबोट: उच्च गति रैखिक गति और लचीला मुआवजा प्रदान करता है, जिससे फिल्म ट्रांसफर दक्षता में सुधार होता है।
-
लिथोग्राफी ऑटोफोकस स्टेज: नैनोमीटर-स्तर के फोकस फाइन-ट्यूनिंग और प्लेटफॉर्म मुआवजे को प्राप्त करें।
- AOI / AVI /ऑप्टिकल / विजुअल निरीक्षण: उच्च गति स्कैनिंग के दौरान छवि स्थिरता बनाए रखें ताकि स्कैनिंग त्रुटियों को कम किया जा सके।
- डाई सॉर्टर: उच्च गति पिकिंग, सटीक स्थिति नियंत्रण और माइक्रो-विस्थापन संरेखण के लिए।
- प्रोब टेस्टर: परीक्षण सटीकता और दोहराव सुनिश्चित करने के लिए परीक्षण जांच के संपर्क बल को नियंत्रित करें
- सटीक डिस्पेंसिंग: स्थिरता में सुधार के लिए Z-अक्ष की ऊंचाई और गोंद डिस्पेंसिंग दबाव को नियंत्रित करें।
- पैकेजिंग असेंबली स्टेशन: अल्ट्रा-फाइन माइक्रो-पैकेजिंग नैनोमीटर पोजिशनिंग और उच्च गति लॉकिंग ऑपरेशन का समर्थन करता है।
