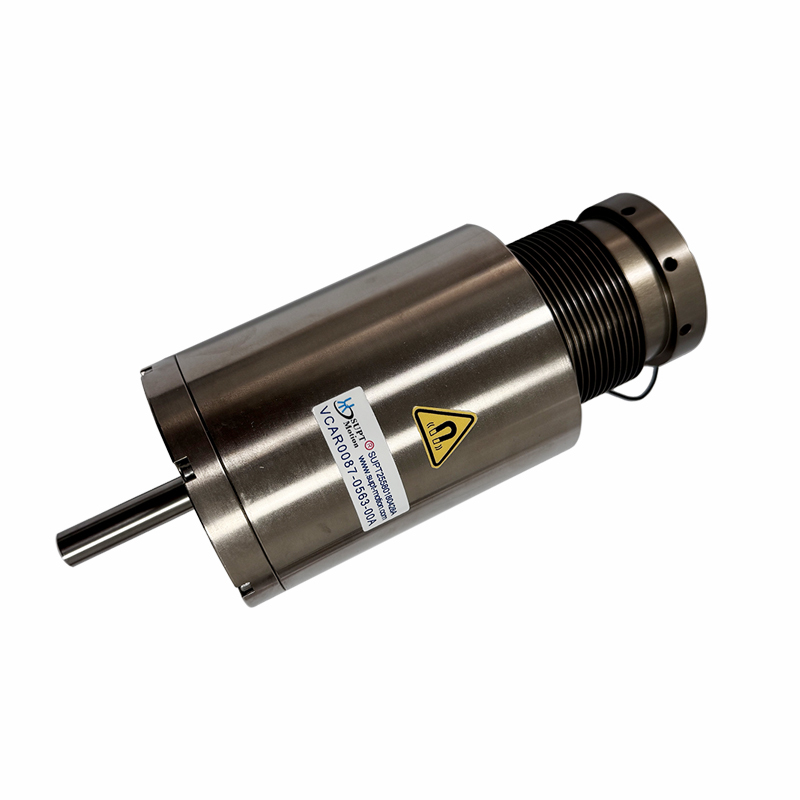

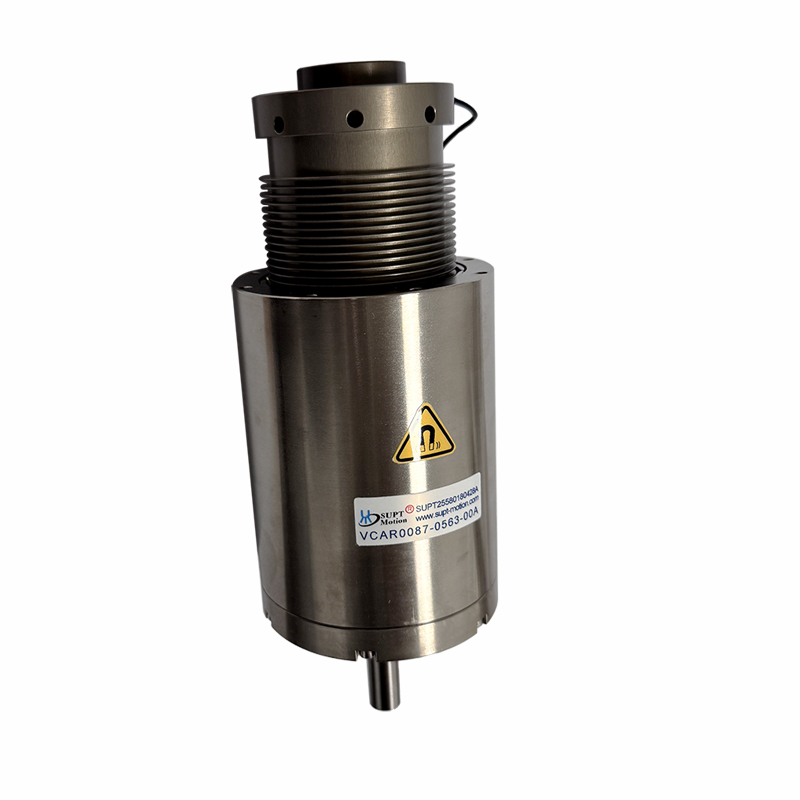

3C इलेक्ट्रॉनिक्स निर्माण के लिए उच्च आवृत्ति प्रतिक्रिया रैखिक वॉयस कॉइल मोटर
| उत्पत्ति के प्लेस | चीन, सूज़ौ |
|---|---|
| ब्रांड नाम | SUPT MOTION |
| प्रमाणन | ISO9001,CE |
| मॉडल संख्या | वीसीएबी श्रृंखला |
| न्यूनतम आदेश मात्रा | 2pcs |
| मूल्य | $110-$180 |
| पैकेजिंग विवरण | अनुकूलित पैकेजिंग आदि। |
| प्रसव के समय | <i>1-5pcs ,5 days .</i> <b>1-5 पीसी, 5 दिन।</b> <i>>20pcs ,To be negotiated</i> <b>>20 पीसी, ब |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | बातचीत करने के लिए |
उत्पाद विवरण
| गारंटी | 3महीने-1साल | उत्पाद मॉडल | VCAB0087-0563-00A |
|---|---|---|---|
| वजन (जी) | 177 | पीक फोर्स (एन) | 87 |
| कुल स्ट्रोक (मिमी) | 56.3 | अधिकतम वोल्टेज (V) | 63.4 |
| आवेदन | स्वचालित उत्पाद | स्थिति सटीकता | उच्च |
| उत्पाद का प्रकार | रैखिक आवाज कुंडल मोटर | विनिमय | ब्रश |
| सतत बल(N) | 17.5N | ||
| प्रमुखता देना | उच्च आवृत्ति रैखिक आवाज कॉइल मोटर,3C इलेक्ट्रॉनिक्स वॉयस कॉइल मोटर,वारंटी के साथ रैखिक वॉयस कॉइल मोटर |
||
उत्पाद विवरण
उत्पाद विवरण:

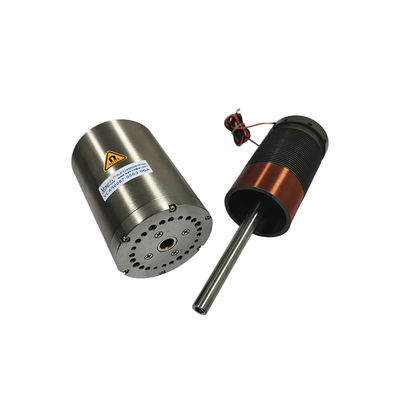

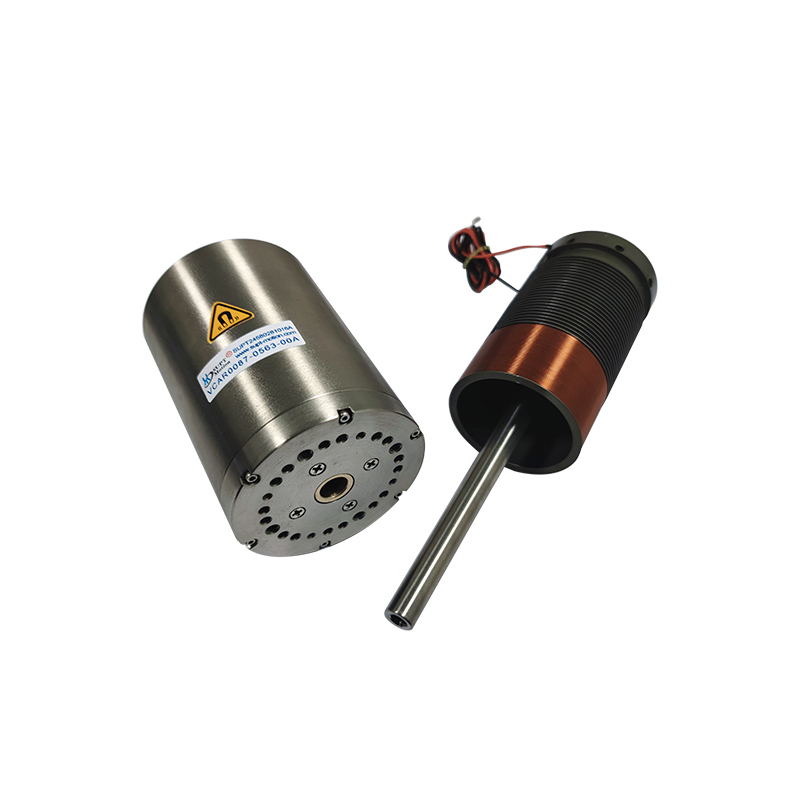

SUPT का शाफ्ट-माउंटेड लीनियर वॉयस कॉइल मोटर में एक स्थायी चुंबक असेंबली, मूविंग कॉइल और गाइड तंत्र शामिल है। यह लीनियर वॉयस कॉइल मोटर एक एकीकृत मोशन शाफ्ट और सटीक लीनियर बेयरिंग, मॉडल VCAB0087-0563-00A को शामिल करता है। विस्तारित लंबाई के साथ कॉम्पैक्ट बेयरिंग और शाफ्ट व्यास की विशेषता, यह एक ब्रश मोटर के रूप में संचालित होता है। इसके प्रदर्शन लाभों में उच्च प्रतिक्रिया गति, उच्च-सटीक स्थिति, सटीक बल नियंत्रण, हल्के डिजाइन और कम जड़ता शामिल हैं। लीनियर वॉयस कॉइल मोटर्स व्यापक अनुप्रयोग पाते हैं, जो आमतौर पर 3C इलेक्ट्रॉनिक्स विनिर्माण और परीक्षण उपकरणों में उपयोग किए जाते हैं। 3C इलेक्ट्रॉनिक्स विनिर्माण में, SUPT के लीनियर वॉयस कॉइल मोटर्स चिप पैकेजिंग, कैमरा मॉड्यूल असेंबली और घटक एकीकरण जैसी प्रक्रियाओं के दौरान सटीक “रैखिक + घूर्णी” गति को सक्षम करते हैं। उनका उच्च प्रदर्शन नाजुक घटकों के साथ न्यूनतम बल का उपयोग करके कोमल संपर्क की अनुमति देता है, जिससे क्षति से सुरक्षा सुनिश्चित होती है।
विशेषताएँ:
प्रकार: लीनियर वॉयस कॉइल मोटर, शाफ्ट-माउंटेड लीनियर वॉयस कॉइल मोटर, VCAB सीरीज लीनियर मोशन एक्चुएटर।
गति: उच्च गति
उत्पाद मॉडल: VCAB0087-0563-00A
लीनियर वॉयस कॉइल मोटर्स की मुख्य विशेषताएं: प्रत्यक्ष ड्राइव, गियर, स्क्रू और अन्य ट्रांसमिशन तंत्र के कारण होने वाले बैकलाश और घर्षण त्रुटियों को खत्म करना।
उच्च प्रतिक्रिया गति: मिलीसेकंड या उप-मिलीसेकंड तक प्रतिक्रिया समय, उच्च गति स्कैनिंग और वास्तविक समय नियंत्रण प्रणालियों के लिए उपयुक्त।
उच्च-सटीक नियंत्रण: बंद-लूप सिस्टम में नैनोमीटर-स्तर की स्थिति सटीकता का एहसास किया जा सकता है, जो अल्ट्रा-उच्च-सटीक निरीक्षण कार्यों के लिए उपयुक्त है।
उत्पाद पैरामीटर:
| उत्पाद मॉडल | पीक फोर्स (N) |
निरंतर बल 25℃ पर (N) |
कुल स्ट्रोक (मिमी) |
अधिकतम वोल्टेज (V) |
बैक ईएमएफ स्थिरांक (V/m/s) |
कॉइल का वजन (g) |
स्टेटर व्यास | शाफ्ट एंड थ्रेड (मिमी) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2(बाहरी) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5(बाहरी) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3(बाहरी) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3(बाहरी) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | शाफ्ट ∮4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3(बाहरी) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3(आंतरिक) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3(आंतरिक) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3(बाहरी) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3(आंतरिक) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3(आंतरिक) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3(आंतरिक) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3(आंतरिक) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3(बाहरी) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3(आंतरिक) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3(आंतरिक) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3(आंतरिक) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | शाफ्ट ∮10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3(आंतरिक) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3(आंतरिक) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | शाफ्ट ∮8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | शाफ्ट ∮10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | शाफ्ट ∮8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | शाफ्ट ∮10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | शाफ्ट ∮10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | शाफ्ट ∮10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | शाफ्ट ∮10 |
अनुप्रयोग:
3C इलेक्ट्रॉनिक्स विनिर्माण के लिए विशिष्ट अनुप्रयोगों में SUPT मोशन के शाफ्ट-माउंटेड लीनियर वॉयस कॉइल मोटर्स: कैमरा मॉड्यूल लैमिनेशन असेंबली, टचस्क्रीन संवेदनशीलता और कुंजी स्थायित्व परीक्षण, घटक हैंडलिंग और पीसीबी बोर्ड असेंबली।
1. शाफ्ट-माउंटेड लीनियर वॉयस कॉइल मोटर्स में अल्ट्रा-लंबी उम्र, स्थिर प्रदर्शन और उच्च-आवृत्ति, उच्च-गति, उच्च-प्रतिक्रिया विशेषताएं हैं। विशिष्ट एंड-इफेक्टर्स के साथ मिलकर, वे प्रामाणिक उंगली के दबाव का अनुकरण कर सकते हैं। स्मार्टफोन, टैबलेट और घड़ियों में कैपेसिटिव/रेसिस्टिव स्क्रीन पर टैपिंग, स्वाइपिंग और लॉन्ग-प्रेस जैसे टचस्क्रीन कार्यों का परीक्षण करने के साथ-साथ कीबोर्ड और फोन पावर बटन जैसे फिजिकल बटनों के लिए बार-बार प्रेस ड्यूरेबिलिटी टेस्टिंग करने के लिए उपयुक्त है। प्रतिक्रिया बल और विस्थापन का विश्लेषण करके, वे बड़े डेटा गुणवत्ता निगरानी मॉडल स्थापित करने में सहायता करते हैं।
2. पीसीबी असेंबली में, शाफ्टेड लीनियर वॉयस कॉइल मोटर्स तेजी से लोडिंग और अनलोडिंग को सक्षम करते हैं। DIP इंसर्शन के दौरान, वे अनियमित आकार और बड़े-वॉल्यूम घटकों की प्लेसमेंट की सुविधा प्रदान करते हैं। पीसीबी छेदों के साथ संरेखित करने के लिए इंसर्शन से पहले घटक अभिविन्यास को समायोजित करके, वे सटीक प्लेसमेंट सुनिश्चित करते हैं, गलत संरेखण या गलत छेद इंसर्शन को रोकते हैं। नियंत्रित इंसर्शन बल प्रभावी रूप से मुड़े हुए पिन या पीसीबी क्षति को रोकता है।
