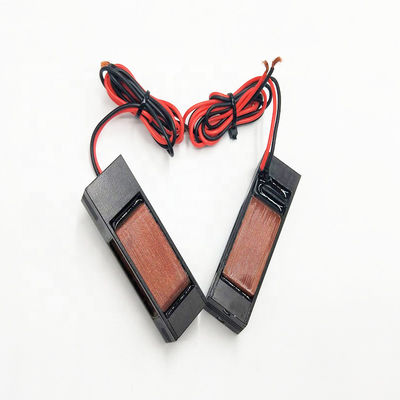

औद्योगिक रोबोटिक आर्म ड्राइव के लिए उच्च गति वाले आयताकार आवाज कॉइल रैखिक मोटर
| उत्पत्ति के प्लेस | चीन, सूज़ौ |
|---|---|
| ब्रांड नाम | SUPT MOTION |
| प्रमाणन | CE, ISO9001 |
| मॉडल संख्या | वीसीएएस श्रृंखला |
| न्यूनतम आदेश मात्रा | 2pcs |
| मूल्य | $120 |
| पैकेजिंग विवरण | अनुकूलित पैकेजिंग आदि। |
| प्रसव के समय | <i>1-5pcs ,5 days .</i> <b>1-5 पीसी, 5 दिन।</b> <i>>20pcs ,To be negotiated</i> <b>>20 पीसी, ब |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | बातचीत के लिए |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| सुविधा की रक्षा करें | पूरी तरह से संलग्न | मॉडल संख्या | VCAS0013-0343-00A |
|---|---|---|---|
| नियंत्रण विधि | इलेक्ट्रोनिक | संपूर्ण आघात | 34.3 मिमी |
| निर्माण | स्थायी चुंबक | पीक फोर्स | 13एन |
| आकार | 60 मिमी | कीवर्ड | वॉयस कॉइल रैखिक मोटर्स |
| वोल्टेज | 12.6 वी | आवृत्ति | 50 |
| कुंडल का वजन | 40 जी | गति | उच्च गति |
उत्पाद विवरण
उत्पाद का वर्णन:
आयताकार आवाज कॉइल रैखिक मोटर्स, जिनकी तेजी से प्रतिक्रिया की गति, कोई संपर्क पहनने और उच्च नियंत्रण सटीकता औद्योगिक रोबोटिक बाहों की ड्राइव प्रणाली में व्यापक रूप से उपयोग की जाती है,विशेष रूप से छोटे स्ट्रोक के लिए उपयुक्त, उच्च गतिशील और उच्च परिशुद्धता स्थिति नियंत्रण अवसरों।
आयताकार आवाज कॉइल रैखिक मोटर लोहा रहित कोर संरचना को अपनाता है, कोई cogging प्रभाव नहीं, अत्यंत उच्च गतिशील प्रतिक्रिया क्षमता और सब माइक्रोन स्थिति सटीकता के साथ,रोबोटिक बाहों में सटीक गति नियंत्रण कार्यों के लिए उपयुक्तअपनी सरल संरचना के कारण, आयताकार आवाज कॉइल मोटर्स को रैखिक प्रणोदन या ठीक-सुधार आंदोलनों के लिए रोबोटिक बाहों के जोड़ों, छोरों या उप-अक्ष प्रणालियों में सीधे एकीकृत किया जा सकता है।
आयताकार आवाज कॉइल रैखिक मोटर्स सीधे वर्तमान के माध्यम से जोर उत्पन्न, एक मध्यवर्ती संचरण संरचना की आवश्यकता के बिना,जो सिस्टम की यांत्रिक जटिलता को काफी कम कर सकता है और सिस्टम की स्थिरता और विश्वसनीयता में सुधार कर सकता है.
आयताकार आवाज कॉइल रैखिक मोटर्स का उपयोग उच्च परिशुद्धता विस्थापन का एहसास करने के लिए रोबोट बांह अंत प्रभावक ड्राइव में ग्रिपर जबड़े, स्प्रे नोजल, वेल्डिंग सिर आदि जैसे अंत उपकरण चलाने के लिए किया जाता है,संरेखण, वितरण या परिष्कृत समायोजन।
यह सटीक रूप से Z-अक्ष को ऊपर और नीचे तेजी से ले जा सकता है।आयताकार आवाज कॉइल मोटर्स अक्सर उच्च गति ऊपर और नीचे आंदोलन प्रदान करने के लिए जेड-अक्ष ड्राइव इकाइयों के रूप में उपयोग किया जाता है, और पोजिशनिंग ऑपरेशन को पूरा करने के लिए विजन या सेंसिंग सिस्टम के साथ सहयोग करते हैं।
बल और टोक़ सेंसर के साथ, आयताकार आवाज कॉइल मोटर्स का उपयोग लचीली असेंबली और मानव-मशीन सहयोग में बल प्रतिक्रिया नियंत्रण को महसूस करने के लिए किया जा सकता है।
वॉयस कॉइल मोटर की तेजी से प्रतिक्रिया विशेषताओं का उपयोग करते हुए, रोबोटिक बांह सक्रिय रूप से उच्च आवृत्ति कंपन की भरपाई कर सकती है ताकि स्थिति सटीकता और स्थिरता में सुधार हो सके।
विशेषताएं:
आयताकार प्रकार की आवाज कॉइल मोटर, रैखिक प्रकार की आवाज कॉइल मोटर, आयताकार रैखिक मोटर
एक्ट्यूएटर कॉइल का हल्का वजन, कम प्रतिक्रिया समय, उच्च आवृत्ति, कम घर्षण, कोई पहनने और आंसू, लंबी सेवा जीवन;उच्च परिशुद्धता, उच्च त्वरण,उच्च गतिशील प्रतिक्रिया आवश्यकताओं के साथ अनुप्रयोगों के लिए उपयुक्त;क्लोज्ड-लूप नियंत्रण और सरल एकीकरण को महसूस करना आसान है; विशेष रूप से उच्च परिशुद्धता, उच्च गति बिंदु-से-बिंदु विस्थापन कार्यों के लिए उपयुक्त है।
लंबे स्ट्रोक, प्रभावी स्ट्रोक 1 मिमी-200 मिमी।
उच्च जोर, शिखर जोर 1N-800N।
आमतौर पर x-y अक्ष गति मंच बनाने में प्रयोग किया जाता है।
उत्पाद पैरामीटरः
| उत्पाद मॉडल | चोटी बल (एन) |
निरंतर बल 25°C ((N) पर |
कुल स्ट्रोक (मिमी) |
अधिकतम वोल्टेज (V) |
बैक ईएमएफ स्थिर (V/m/s) |
कॉइल का वजन घ) |
लम्बाई (मिमी) |
चौड़ाई (मिमी) |
ऊँचाई (मिमी) |
| VCAS0002-0498-00A | 2.1 | 1.3 | 50 | 11.3 | 1.3 | 15 | 72 | 42.6 | 33 |
| VCAS0002-0747-00A | 2.1 | 1.3 | 74.7 | 11.3 | 1.3 | 15 | 100.5 | 42.6 | 37 |
| VCAS0006-0030-00A | 6.1 | 3.2 | 3 | 13.3 | 4.6 | 18.2 | 25.1 | 34.1 | 27 |
| VCAS0006-0099-00A | 6.1 | 3.2 | 10 | 13.7 | 4.6 | 18.2 | 33.5 | 34.1 | 26.9 |

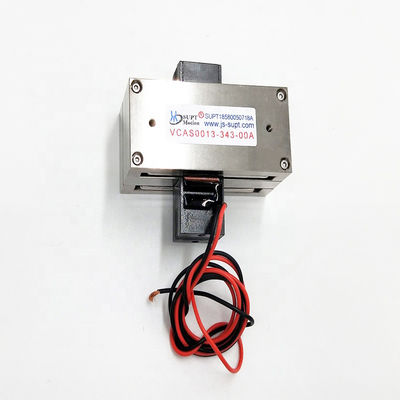

| VCAS0013-0343-00A | 13 | 8 | 34.3 | 12.6 | 5.8 | 40 | 68.3 | 60 | 34.8 |
| VCAS0065-1000-00A | 65 | 22.4 | 100 | 28.7 | 9.7 | 135 | 170 | 59.6 | 81.9 |
अनुप्रयोग:
उनके बेलनाकार श्रृंखला समकक्षों की तुलना में आयताकार आवाज कॉइल रैखिक मोटर्सआयताकार आवाज कॉइल रैखिक मोटर श्रृंखला कम धक्का पैदा करती है लेकिन 1000N के धक्का और 250 मिमी की राउंड ट्रिप दूरी के साथ अपेक्षाकृत लंबा स्ट्रोक है.
आयताकार आवाज कॉइल रैखिक मोटर श्रृंखला X-Y अक्ष गति उत्पन्न करने के लिए आदर्श है और मुख्य रूप से अर्धचालक बॉक्स माइक्रो-मशीन उपकरण उद्योग के लिए विपणन किया जाता है।
आयताकार आवाज कॉइल रैखिक मोटर्स के मुख्य अनुप्रयोगः
1अर्धचालक उद्योगः वायरिंग, काटने, ड्रिलिंग, परिवहन प्रणाली, वेल्डिंग, रोबोटिक्स।
2सूक्ष्म-मशीनरी उद्योगः फीडिंग सिस्टम, सूक्ष्म ड्रिलिंग, सटीक स्टैम्पिंग।
3स्वचालन उद्योगः लेजर उपकरण, वितरक, परीक्षण उपकरण, कपड़ा मशीनरी।
