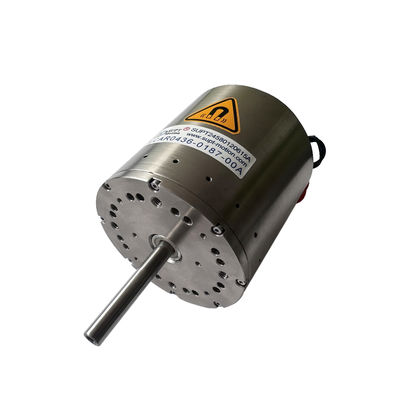

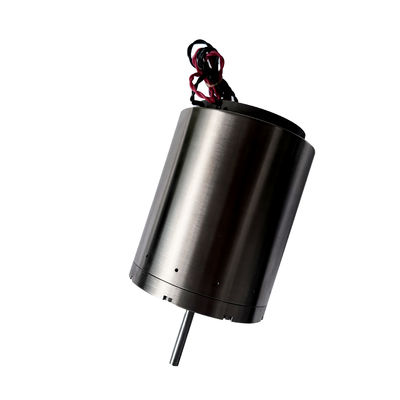

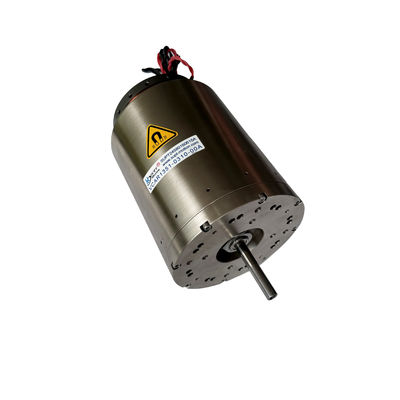

सूक्ष्म चुंबकीय एक्ट्यूएटर रैखिक आवाज कॉइल मोटर मॉड्यूल पतली प्लेट लेजर काटने की मशीनों के लिए
| उत्पत्ति के प्लेस | चीन, सूज़ौ |
|---|---|
| ब्रांड नाम | SUPT MOTION |
| प्रमाणन | ISO9001 |
| मॉडल संख्या | वीसीएएच श्रृंखला |
| न्यूनतम आदेश मात्रा | 2pcs |
| मूल्य | $157 |
| पैकेजिंग विवरण | अनुकूलित पैकेजिंग आदि। |
| प्रसव के समय | <i>1-5pcs ,5 days .</i> <b>1-5 पीसी, 5 दिन।</b> <i>>20pcs ,To be negotiated</i> <b>>20 पीसी, ब |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | बातचीत के लिए |
उत्पाद विवरण
| वारंटी | 3महीने-1साल | मॉडल संख्या | VCAH0040-0240-00A |
|---|---|---|---|
| संपूर्ण आघात | 24 मिमी | वर्तमान श्रृंखला | 4.2A |
| अधिकतम बल(एन) | 40 | सतत बल(N) | 6 |
| उत्पाद का प्रकार | रैखिक आवाज कुंडल मोटर | सुविधा की रक्षा करें | पूरी तरह से संलग्न |
| विनिमय | ब्रश रहित | पोर्ट | शंघाई रैखिक शाफ्ट मोटर |
| प्रकार | माइक्रो मोटर | ||
| प्रमुखता देना | माइक्रो लाइनर वॉयस कॉइल मोटर मॉड्यूल,चुंबकीय रैखिक आवाज कॉइल मोटर मॉड्यूल,एक्ट्यूएटर लाइनर वॉयस कॉइल मोटर मॉड्यूल |
||
उत्पाद विवरण
उत्पाद का वर्णन:
रैखिक आवाज कॉइल मोटर मॉड्यूल पतली प्लेट लेजर काटने की मशीन में उच्च गति, उच्च परिशुद्धता और कम घर्षण की विशेषता है।रैखिक आवाज कॉइल मोटर मॉड्यूल अपने कम घर्षण के कारण लेजर काटने की मशीन के एक्स / वाई अक्ष को चलाने के लिए उपयुक्त है, गियर रहित संरचना और उच्च परिशुद्धता प्रतिक्रिया, लेजर बीम की सटीक स्थिति सुनिश्चित करने के लिए बहुत सटीक और तेजी से आंदोलन प्रदान करता है।
रैखिक आवाज कॉइल मोटर मॉड्यूल का उपयोग Z-अक्ष की ऊंचाई को सटीक रूप से नियंत्रित करने के लिए किया जा सकता है, जिससे लेजर सिर सामग्री की मोटाई के अनुसार अपने फोकस को समायोजित कर सकता है,एक समान और उच्च गुणवत्ता वाले कट को सुनिश्चित करना.
पारंपरिक Z-अक्ष समायोजन विधि की तुलना में, रैखिक आवाज कॉइल मोटर फोकस स्थिति को अधिक तेजी से और सटीक रूप से समायोजित कर सकता है,ऑपरेटर पर निर्भरता को कम करना और स्वचालन की डिग्री बढ़ाना.
लेजर काटने की प्रक्रिया के दौरान मशीन की स्थिरता भी महत्वपूर्ण है, विशेष रूप से उच्च गति पर जहां कोई भी अवांछित कंपन या दोलन काटने के परिणामों को प्रभावित कर सकते हैं।रैखिक आवाज कॉइल मोटर, अपनी रैखिक गति विशेषताओं के कारण, पारंपरिक सर्वो मोटर्स और गियर ड्राइव सिस्टम की तुलना में यांत्रिक कंपन को काफी कम करता है और पूरी मशीन की स्थिरता में सुधार करता है।
पतली प्लेट लेजर काटने वाली मशीनों को जटिल पथों को काटने के दौरान पथ परिवर्तनों के लिए मशीन को जल्दी से प्रतिक्रिया करने की आवश्यकता होती है। रैखिक आवाज कॉइल मोटर में बहुत अधिक गतिशील प्रतिक्रिया होती है,काटने के पथ में अचानक परिवर्तन के लिए जल्दी से अनुकूल कर सकते हैं, विशेष रूप से जटिल आकारों के काटने में, प्रभावी ढंग से काटने की दक्षता और सटीकता में सुधार कर सकते हैं।
विशेषताएं:
अक्षीय रैखिक आवाज कॉइल मोटर्स में एक अंतर्निहित गति शाफ्ट और सटीक रैखिक बीयरिंग होते हैं।
गतिज शाफ्ट हल्के, अत्यधिक कठोर और पहनने के प्रतिरोधी सामग्रियों से बना है।
एक्ट्यूएटर कॉइल हल्का है, जिसमें कम प्रतिक्रिया समय और उच्च आवृत्ति है।
उत्पाद पैरामीटरः
| उत्पाद मॉडल | चोटी बल (एन) |
निरंतर बल 25°C ((N) पर |
कुल स्ट्रोक (मिमी) |
अधिकतम वोल्टेज (V) |
बैक ईएमएफ स्थिर (V/m/s) |
स्टेटर व्यास (मिमी) | लम्बाई (मिमी) |
शाफ्ट अंत धागा (मिमी) |
| VCAH0253-0120-00A | 253 | 46.5 | 12 | 42.7 | 16 | 53.95 | 109 | M5 ((आंतरिक) |
| VCAH0011-0070-00A | 11 | 3.6 | 7 | 26.2 | 4.9 | 31.5 | 38.9 | M3 ((बाहरी) |
| VCAH0013-0070-00A | 13 | 4.2 | 7 | 26.6 | 5.7 | 29 | 40.5 | M3 ((बाहरी) |
| VCAH0030-0100-00A | 30 | 7.2 | 10 | 24.9 | 5.2 | 37 | 47 | M3 ((बाहरी) |
| VCAH0040-0075-00A | 40 | 12.3 | 7.5 | 16.8 | 6.9 | 36 | 50 | ¥3 |
| VCAH0040-0240-00A | 40 | 6 | 24 | 44.5 | 8 | 41 | 83 | M3 ((आंतरिक) |
| VCAH0065-0140-00A | 65 | 24.6 | 14 | 27.6 | 16 | 44 | 75 | M3 ((आंतरिक) |
| VCAH0230-0110-00A | 230 | 100 | 11 | 34.2 | 37 | 71 | 117 | ₹10 |
अनुप्रयोग:
लगभग 80% बाजार हिस्सेदारी के साथ, वीसीएएच श्रृंखला के रैखिक आवाज कॉइल मोटर्स बड़े त्वरण के साथ उच्च बल उत्पन्न करते हैं, 0.7N से 3000N तक के शिखर बल,और 50 मिमी से कम की विशिष्ट स्ट्रोक लंबाई के साथ.वीसीएएच श्रृंखला के एक्ट्यूएटर के अनुप्रयोगों में वाल्व एक्ट्यूएटर, जेड-अक्ष पिकअप और प्लेसमेंट, छोटे परिशुद्धता आयतन माप पंप शामिल हैं,साथ ही वाइब्रेटर और सक्रिय कंपन डिम्पिंग सिस्टमबाजारों में चिकित्सा अर्धचालक भी शामिल हैं।
अर्धचालक उद्योगः वायरिंग, काटने, ड्रिलिंग, परिवहन प्रणाली, वेल्डिंग, रोबोटिक्स।
