सीएनसी वेल्डिंग रोबोट आर्म लेजर कटिंग के लिए माइक्रो लाइनर वॉयस कॉइल मोटर ड्राइव शाफ्ट एक्ट्यूएटर
| उत्पत्ति के प्लेस | चीन, सूज़ौ |
|---|---|
| ब्रांड नाम | SUPT MOTION |
| प्रमाणन | CE, ISO9001 |
| मॉडल संख्या | वीसीएबी श्रृंखला |
| न्यूनतम आदेश मात्रा | 2pcs |
| मूल्य | $160 |
| पैकेजिंग विवरण | अनुकूलित पैकेजिंग आदि। |
| प्रसव के समय | <i>1-5pcs ,5 days .</i> <b>1-5 पीसी, 5 दिन।</b> <i>>20pcs ,To be negotiated</i> <b>>20 पीसी, ब |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | बातचीत के लिए |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| वारंटी | 3महीने-1साल | विनिमय | ब्रश |
|---|---|---|---|
| मॉडल संख्या | VCAB0022-0448-00A | संपूर्ण आघात | 44.8 मिमी |
| वोल्टेज | 14.3V | पीक फोर्स | 22एन |
| कुंडल का वजन | 52 ग्रा | सुविधा की रक्षा करें | पूरी तरह से संलग्न |
| आवेदन | स्वचालित उत्पाद | गति सीमा | उच्च गति |
| शोर स्तर | कम | प्रकार | माइक्रो मोटर |
| प्रमुखता देना | लेजर कटिंग रैखिक आवाज कॉइल मोटर,माइक्रो लाइनर वॉयस कॉइल मोटर,सीएनसी रैखिक आवाज कॉइल मोटर |
||
उत्पाद विवरण
उत्पाद का वर्णन:

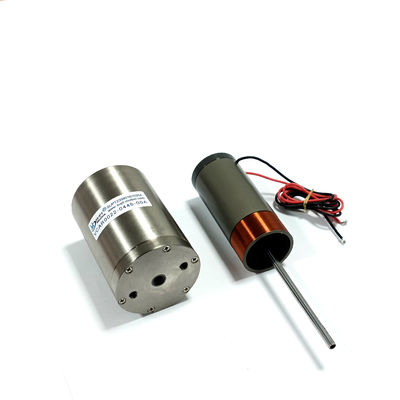

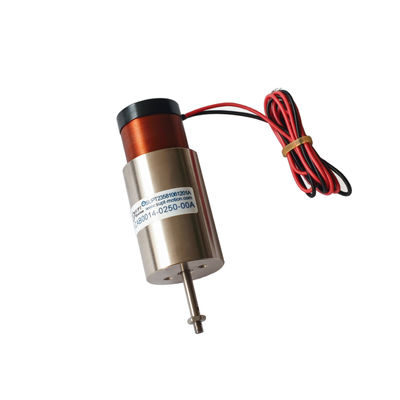

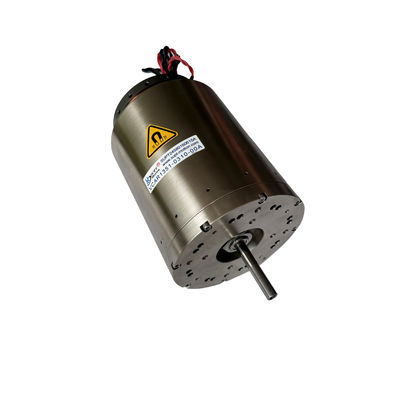

माइक्रो लाइनर वॉयस कॉइल मोटर ड्राइव शाफ्ट एक्ट्यूएटर एक उच्च परिशुद्धता गति नियंत्रण उपकरण है जो तेज, चिकनी और अत्यधिक संवेदनशील रैखिक गति प्रदान करता है।
माइक्रो लाइनर वॉयस कॉइल मोटर्स नैनोमीटर स्तर की पोजिशनिंग सटीकता के लिए अनुमति देते हैं, जिससे वे लेजर कटिंग के लिए आवश्यक उच्च-सटीक मशीनिंग के लिए आदर्श होते हैं।चूंकि माइक्रो लाइनर वॉयस कॉइल मोटर सीधे संचालित है, यह यांत्रिक ट्रांसमिशन घटकों के रिक्त स्थान की आवश्यकता को समाप्त करता है और एक बेहद कम प्रतिक्रिया समय है, जो त्वरित स्थिति समायोजन की अनुमति देता है।
माइक्रो लाइनर वॉयस कॉइल मोटर एक्ट्यूएटर का एक कॉम्पैक्ट संरचना है और अत्यधिक वजन या बहुत अधिक स्थान लेने के बिना वेल्डिंग रोबोट बांह में आसानी से एकीकृत किया जा सकता है।
माइक्रो लाइनर वॉयस कॉइल मोटर्स वेल्डिंग प्रक्रिया के दौरान, विभिन्न वेल्ड सीमों के आकार के अनुरूप वेल्डिंग हेड की ऊंचाई और कोण को समायोजित करने के लिए एक्ट्यूएटर का उपयोग किया जा सकता है।
रोबोटिक बहु-अक्ष प्रणालियों में, एक्चुएटर जटिल स्थानिक प्रक्षेपवक्रों को पूरा करने के लिए अन्य ड्राइव घटकों के साथ मिलकर काम करता है।काटने की सतह की स्थिरता सुनिश्चित करने के लिए लेजर काटने के सिर की दूरी को वास्तविक समय में समायोजित किया जा सकता है.
विशेषताएं:
शाफ्ट वॉयस कॉइल के साथ अर्ध-बंद मोटर्स में एक अंतर्निहित गति शाफ्ट और सटीक रैखिक बीयरिंग होते हैं।
गतिज शाफ्ट उच्च गुणवत्ता की हल्के, अत्यधिक कठोर और पहनने के प्रतिरोधी सामग्री से बना है।
एक्ट्यूएटर कॉइल हल्का है, जिसमें कम प्रतिक्रिया समय और उच्च आवृत्ति है।
उत्पाद पैरामीटरः
| उत्पाद मॉडल | चोटी बल (एन) |
निरंतर बल 25°C ((N) पर |
कुल स्ट्रोक (मिमी) |
अधिकतम वोल्टेज (V) |
बैक ईएमएफ स्थिर (V/m/s) |
कॉइल का वजन घ) |
स्टेटर व्यास | शाफ्ट अंत धागा (मिमी) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 ((बाहरी) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (बाहरी) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 ((बाहरी) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 ((बाहरी) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | शाफ्ट ₹4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 ((बाहरी) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((आंतरिक) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((आंतरिक) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 ((बाहरी) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((आंतरिक) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((आंतरिक) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((आंतरिक) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((आंतरिक) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 ((बाहरी) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((आंतरिक) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((आंतरिक) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((आंतरिक) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | शाफ्ट ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((आंतरिक) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((आंतरिक) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | शाफ्ट ¥8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | शाफ्ट ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | शाफ्ट ¥8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | शाफ्ट ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | शाफ्ट ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | शाफ्ट ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | शाफ्ट ¥10 |
अनुप्रयोग:
| एक आवाज कॉइल मोटर का मुख्य अनुप्रयोगः |
| 1अर्धचालक उद्योगःवायरिंग, काटने, ड्रिलिंग, परिवहन प्रणाली, वेल्डिंग,रोबोटिक्स। |
|
2क्षेत्र में वाल्व संचालनःटाइप मीटरिंग वाल्व, दबाव परीक्षण प्रणाली, वायवीय वाल्व रसायन विज्ञान इंजेक्शन प्रणाली। |
| 3सूक्ष्म मशीन उद्योगः फीड सिस्टम, सूक्ष्म ड्रिलिंग, सटीक मुद्रांकन। |
| 4. कंपन प्रणाली: शेकिंग टेबल, कंपन मंच. |
| 5चिकित्सा क्षेत्रःसूक्ष्म इंजेक्शन प्रणाली, श्वसन उपकरण, परीक्षण उपकरण। |
| 6विमानन प्रौद्योगिकी: उड़ान नियंत्रण प्रणाली, पायलट प्रतिक्रिया प्रणाली। |
| 7.व्यावसायिक उपयोग का क्षेत्रःकंप्यूटर शीतलन पंप लघु कैमरा ऑटो फोकस प्रणाली। |
| 8स्वचालन उद्योगः लेजर उपकरण,डिस्पेंसर, परीक्षण उपकरण, वस्त्र मशीनरी। |
