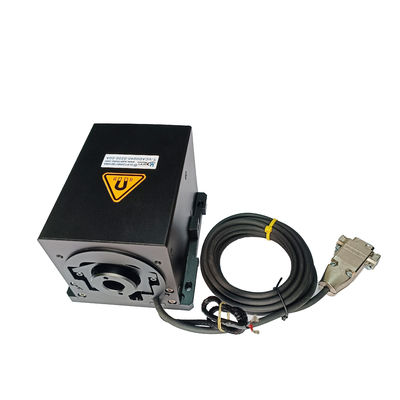

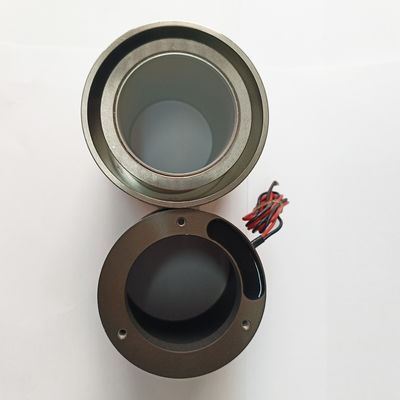

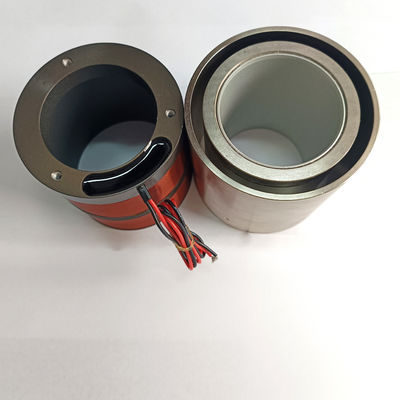

विजुअल इमेजिंग सिस्टम के लिए हाई रिस्पांस 20 मिमी माइक्रो होलो वॉयस कॉइल मोटर
| उत्पत्ति के प्लेस | चीन, सूज़ौ |
|---|---|
| ब्रांड नाम | SUPT MOTION |
| प्रमाणन | ISO9001 |
| मॉडल संख्या | वीसीएडी0120-0200-00ए |
| न्यूनतम आदेश मात्रा | 2पीसी |
| मूल्य | $111-$288 |
| पैकेजिंग विवरण | अनुकूलित पैकेजिंग आदि। |
| प्रसव के समय | सामान्य 5-7 दिन की डिलीवरी, 3-5 दिन तेज, थोक पर बातचीत करनी होगी |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | बातचीत के लिए |
उत्पाद विवरण
| उत्पाद मॉडल | वीसीएडी0120-0200-00ए | कुल स्ट्रोक | 20 मिमी |
|---|---|---|---|
| वोल्टेज | 78V | निरंतर बल | 53एन |
| चरम बल | 120N | सामग्री | एल्यूमीनियम मिश्र धातु |
| प्रकार | माइक्रो मोटर | निर्माण | स्थायी चुंबक |
| लंबाई | 75 मिमी | वज़न | रोशनी |
| प्रमुखता देना | हल्का वजन खोखला कोर मोटर,उच्च प्रतिक्रिया खोखले कोर मोटर,दृश्य इमेजिंग सिस्टम खोखले कोर मोटर |
||
उत्पाद विवरण
उत्पाद विवरण:
यह अंतर्निहित खोखला मोटर तीव्र प्रतिक्रिया, उच्च त्वरण और हल्के कॉइल की सुविधा देता है।
यह कोई कॉगिंग प्रभाव या हिस्टैरिसीस नहीं दिखाता है, इसमें एक सरल संरचना है, यह हल्का है, उत्कृष्ट उच्च-आवृत्ति प्रतिक्रिया प्रदान करता है, और सुचारू रूप से संचालित होता है; परिणामस्वरूप, इसका व्यापक रूप से ऑप्टिकल स्कैनिंग, पोजिशनिंग और ऑटोफोकस सिस्टम में उपयोग किया जाता है।
खोखले मोटर इमेजिंग सिस्टम में महत्वपूर्ण भूमिका निभाते हैं, विशेष रूप से उच्च-सटीकता और उच्च-संवेदनशीलता वाले अनुप्रयोगों में। अंतर्निहित खोखले मोटर ऑटोफोकस कार्यक्षमता को लागू करने के लिए उपयोग किए जा सकते हैं। मोटर की गति को सटीक रूप से नियंत्रित करके, वे छवि स्पष्टता सुनिश्चित करने के लिए लेंस और विषय के बीच की दूरी को जल्दी और सटीक रूप से समायोजित कर सकते हैं। विभिन्न दूरियों पर दृश्यों को कैप्चर करते समय, अंतर्निहित खोखला मोटर लेंस को सटीक रूप से केंद्रित करने के लिए तेज़ी से प्रतिक्रिया करता है।
इसके अलावा, अंतर्निहित खोखले मोटर लेजर कटिंग उपकरण में गतिशील Z-अक्ष फोकसिंग को नियंत्रित कर सकते हैं, यह सुनिश्चित करते हुए कि लेजर बीम हमेशा कटाई की जा रही सामग्री की सतह के साथ संरेखित रहे। यह न केवल कटाई की सटीकता और गुणवत्ता में सुधार करता है, बल्कि विभिन्न मोटाई और प्रकार की सामग्रियों को भी समायोजित करता है।
आंतरिक खोखले मोटर न केवल विजन इमेजिंग सिस्टम के प्रदर्शन और सटीकता को बढ़ाते हैं बल्कि इन सिस्टम के दायरे और संभावनाओं का भी विस्तार करते हैं। वॉयस कॉइल मोटर की गति को सटीक रूप से नियंत्रित करके, उच्च-गति, उच्च-सटीकता पोजिशनिंग प्राप्त की जा सकती है, जिससे सिस्टम के समग्र प्रदर्शन में सुधार होता है।
विशेषताएं:
उच्च प्रतिक्रिया, उच्च त्वरण, कम-द्रव्यमान कॉइल। कोई कॉगिंग प्रभाव नहीं, शून्य हिस्टैरिसीस।
सरल संरचना, हल्का, उच्च-आवृत्ति प्रतिक्रिया, सुचारू संचालन।
उत्पाद पैरामीटर:
| उत्पाद मॉडल | पीक फोर्स (N) |
निरंतर बल 25°C पर (N) |
कुल स्ट्रोक (मिमी) |
अधिकतम वोल्टेज (V) |
बैक ईएमएफ स्थिरांक (V/m/s) |
स्टेटर व्यास (मिमी) | लंबाई (मिमी) |
थ्रू-होल व्यास |
| VCAD0075-0160-00A | 75 | 23 | 16 | 33 | 17 | 54 | 51 | ∮20 |
| VCAD0120-0200-00A | 120 | 53 | 20 | 78 | 53 | 85 | 75 | ∮53 |
| VCAD0220-0110-00A | 220 | 100 | 11 | 35 | 35.8 | 71 | 64 | ∮25.4 |
| उत्पाद मॉडल | पीक फोर्स (N) |
निरंतर बल 25°C पर (N) |
कुल स्ट्रोक (मिमी) |
अधिकतम वोल्टेज (V) |
बैक ईएमएफ स्थिरांक (V/m/s) |
कॉइल का वजन (ग्राम) |
स्टेटर व्यास (मिमी) | लंबाई (मिमी) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
आवेदन:
VCAR श्रृंखला के बेलनाकार एक्चुएटर्स बाजार का लगभग 80% हिस्सा बनाते हैं, वे उच्च त्वरण दरों के साथ उच्च बल उत्पन्न कर सकते हैं। पीक बल 0.7N से 3000N तक होते हैं। आम तौर पर, उनकी स्ट्रोक लंबाई 50 मिमी से कम होती है। VCAR श्रृंखला एक्चुएटर्स के अनुप्रयोगों में वाल्व एक्चुएटर्स, Z अक्ष पिक एंड प्लेस, छोटे सटीक सकारात्मक विस्थापन मीटरिंग पंप और वाइब्रेटर और सक्रिय कंपन डंपिंग सिस्टम दोनों शामिल हैं। बाजारों में मेडिकल सेमीकंडक्टर, एयरोस्पेस और ऑटोमोटिव शामिल हैं।
| एक वॉयस कॉइल मोटर का मुख्य अनुप्रयोग: |
| 1.सेमीकंडक्टर उद्योग: वायरिंग, कटाई, ड्रिलिंग, परिवहन प्रणाली, वेल्डिंग, रोबोटिक्स। |
|
2.क्षेत्र में वाल्व संचालन: टाइप मीटरिंग वाल्व, दबाव परीक्षण प्रणाली, वायवीय वाल्व रसायन इंजेक्शन प्रणाली। |
| 3.माइक्रो मशीन उद्योग: फीड सिस्टम, माइक्रो ड्रिलिंग, सटीक स्टैम्पिंग। |
| 4.कंपन प्रणाली: शेकिंग टेबल, कंपन प्लेटफॉर्म। |
| 5.चिकित्सा क्षेत्र: माइक्रो-इंजेक्शन प्रणाली, श्वसन उपकरण, परीक्षण उपकरण। |
| 6.विमानन प्रौद्योगिकी: उड़ान नियंत्रण प्रणाली, पायलट फीडबैक प्रणाली। |
| 7.वाणिज्यिक उपयोग क्षेत्र: कंप्यूटर कूलिंग पंप लघु कैमरा ऑटो फोकस प्रणाली। |
| 8.स्वचालन उद्योग: लेजर उपकरण,डिस्पेंसर, परीक्षण उपकरण, कपड़ा मशीनरी। |
