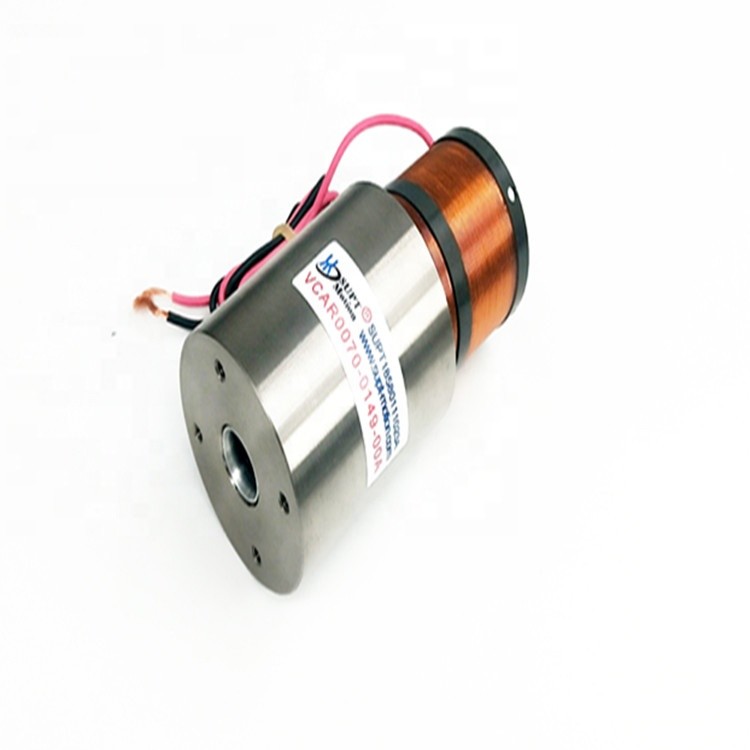

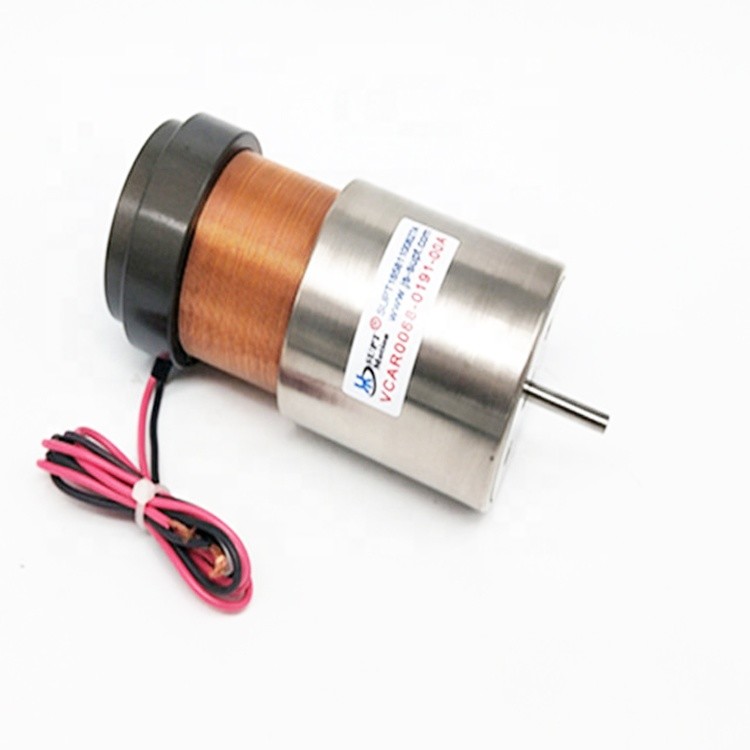

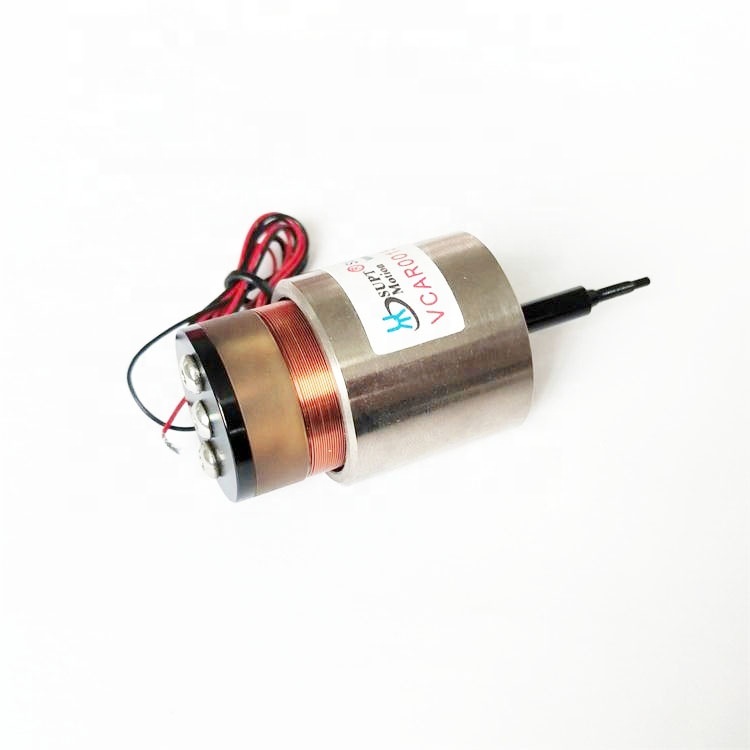

औद्योगिक स्वचालन के लिए शाफ्ट के साथ उच्च संकल्प रैखिक आवाज कॉइल मोटर

औद्योगिक स्वचालन के लिए शाफ्ट के साथ उच्च संकल्प रैखिक आवाज कॉइल मोटर

उत्पाद का वर्णन:

रैखिक आवाज कॉइल मोटर एक रैखिक आवाज कॉइल उपकरण है जो अत्यधिक कुशल, विश्वसनीय और लागत प्रभावी है।यह उत्पाद सटीक रैखिक गति प्रदान करने के लिए बनाया गया है और विभिन्न अनुप्रयोगों के लिए प्रयोग किया जाता हैयह उच्च दोहराव के साथ कम बिजली की खपत, 100 हर्ट्ज (आरपीएम) की रेटेड गति और कम शोर स्तर प्रदान करता है। यह रैखिक वॉयस कॉइल मोटर भी 2500N पर रेटेड है,जो किसी भी रैखिक आवाज कॉइल उत्पाद द्वारा प्राप्त की जा सकती है कि उच्चतम शक्ति है.

रैखिक आवाज कॉइल मोटर को उच्च सटीकता और दोहराव प्रदान करने के लिए डिज़ाइन किया गया है, और इसकी उच्च शक्ति आउटपुट उत्कृष्ट प्रदर्शन सुनिश्चित करती है।यह उत्पाद भी हल्के और कॉम्पैक्ट होने के लिए बनाया गया हैयह कम बिजली की खपत और कम शोर का स्तर भी प्रदान करता है, जिससे यह कई औद्योगिक अनुप्रयोगों के लिए एक आदर्श विकल्प बन जाता है।यह रैखिक आवाज कॉइल मोटर एक विश्वसनीय है, एक कुशल और लागत प्रभावी रैखिक गति समाधान।

सिलेंडर एक्ट्यूएटरों की वीसीएबी श्रृंखला बाजार का लगभग 80% हिस्सा है, वे उच्च त्वरण दरों के साथ एक उच्च बल का उत्पादन कर सकते हैं।उनकी स्ट्रोक लंबाई 50 मिमी से कम है.

वीसीएबी सीरीज़ के एक्ट्यूएटर में वाल्व एक्ट्यूएटर, जेड अक्ष पिक एंड प्लेस, छोटे सटीक सकारात्मक विस्थापन मीटरिंग पंप और वाइब्रेटर और सक्रिय कंपन डिमपिंग सिस्टम दोनों शामिल हैं।बाजारों में मेडिकल सेमीकंडक्टर शामिल हैंएयरोस्पेस और ऑटोमोटिव.

विशेषताएं:

• उत्पाद का नामःरैखिक आवाज कॉइल मोटर
• लोड क्षमताःउच्च
• बल आउटपुटःउच्च
• मॉडल संख्याःवीसीएबी श्रृंखला
• बिजली की खपतःकम
• नामित शक्ति:2500 एन



तकनीकी मापदंडः

पैरामीटर	वीसीएएच श्रृंखला
रैखिकता	उच्च
बिजली की खपत	कम
संकल्प	उच्च
बल आउटपुट	उच्च
स्थिति की सटीकता	उच्च
शोर स्तर	कम
नामित शक्ति	2500 एन
पुनरावृत्ति	उच्च
नामित गति	100 हर्ट्ज ((आरपीएम)

उत्पाद मॉडल	चोटी बल (एन)	निरंतर बल 25°C ((N) पर	कुल स्ट्रोक (मिमी)	अधिकतम वोल्टेज (V)	बैक ईएमएफ स्थिर (V/m/s)	कॉइल का वजन घ)	स्टेटर व्यास	शाफ्ट अंत धागा (मिमी)
VCAB0005-0039-00A	5	1.5	3	5.4	0.9	23	29.5	M2 ((बाहरी)
VCAB0005-0050-00A	5	2.2	3.9	14.5	3.1	27	31.5	M2.5 (बाहरी)
VCAB0013-0072-00A	13	4.2	7.2	26.6	5.72	16.2	26.2	M3 ((बाहरी)
VCAB0015-0062-00A	15	6.5	6.2	26.2	9.75	14.8	33	M3 ((बाहरी)
VCAB0015-0127-00A	15	4.9	12.7	21.5	4.1	12.5	30.5	शाफ्ट ₹4.8
VCAB0022-0098-00A	22	6.6	9.8	24.7	5.8	20	34.1	M3 ((बाहरी)
VCAB0022-0448-00A	22	11.4	44.8	14.3	4	52	48	M3 ((आंतरिक)
VCAB0032-0050-00A	32	8.9	5	29.3	7.1	48	40	M3 ((आंतरिक)
VCAB0033-0099-00A	33	8	9.9	24.3	5.87	23.5	36	M3 ((बाहरी)
VCAB0033-0224-00A	33	13.5	22.4	26.7	6.8	69	58	M3 ((आंतरिक)
VCAB0035-0105-00A	35	15.6	10.5	11.9	5	91	50	M3 ((आंतरिक)
VCAB0044-0040-00A	44	16.3	4	18.3	8.9	46.5	53	M3 ((आंतरिक)
VCAB0044-0059-00A	44.1	17.7	5.9	14.3	8	43	46	M3 ((आंतरिक)
VCAB0044-0075-00A	44	13.7	7.5	16.8	7.6	38.6	31.1	M3 ((बाहरी)
VCAB0044-0249-00A	44	11.7	24.9	44.9	8.88	65.9	38.1	M3 ((आंतरिक)
VCAB0070-0149-00A	70	27.3	14.9	26.9	17.7	79	43	M3 ((आंतरिक)
VCAB0087-0062-00A	87	21.67	6.2	34.5	12.7	45.2	43.1	M3 ((आंतरिक)
VCAB0087-0563-00A	87	17.5	56.3	63.4	8.1	177	72	शाफ्ट ¥10
VCAB0088-0191-00A	88.5	23.2	19.1	29.9	8	162	50.8	M3 ((आंतरिक)
VCAB0105-0164-00A	105	35.4	16.1	20.1	11.5	150	60.4	M3 ((आंतरिक)
VCAB0113-0089-00A	113	35	8.9	31	17.5	125	73	शाफ्ट ¥8
VCAB0262-0112-00A	262	111	11.2	35.1	41	285	71	शाफ्ट ¥10
VCAB0262-0249-00A	262	112	24.9	28.2	26	785	66	शाफ्ट ¥8
VCAB0294-0498-00A	294	56.8	49.8	114	24.5	685	93	शाफ्ट ¥10
VCAB0436-0187-00A	436	147.6	18.7	40.7	40.7	648	80.4	शाफ्ट ¥10
VCAB0436-0250-00A	436	167	25	31.6	37.2	775	78.4	शाफ्ट ¥10
VCAB0445-0300-00A	445	185	30	33	35	920	76.2	शाफ्ट ¥10

अनुप्रयोग:

एक आवाज कॉइल मोटर का मुख्य अनुप्रयोगः
1अर्धचालक उद्योगः लेखन, काटने, ड्रिलिंग, परिवहन प्रणाली, वेल्डिंग, रोबोटिक्स।
2. क्षेत्र में वाल्व संचालनःटाइप मीटरिंग वाल्व,दबाव परीक्षण प्रणाली,pneumatic valve chemistry injection system.
3सूक्ष्म मशीन उद्योगः फीड सिस्टम, सूक्ष्म ड्रिलिंग, सटीक मुद्रांकन।
4. कंपन प्रणाली: शेकिंग टेबल, कंपन मंच.
5चिकित्सा फाइलः सूक्ष्म-इंजेक्शन प्रणाली, श्वसन उपकरण, परीक्षण उपकरण।
6विमानन प्रौद्योगिकी: उड़ान नियंत्रण प्रणाली, पायलट प्रतिक्रिया प्रणाली।
7.व्यावसायिक उपयोग का क्षेत्रःकंप्यूटर शीतलन पंप लघु कैमरा ऑटो फोकस प्रणाली।
8स्वचालन उद्योगः लेजर उपकरण, डिस्पेंसर, परीक्षण उपकरण, कपड़ा मशीनरी।
