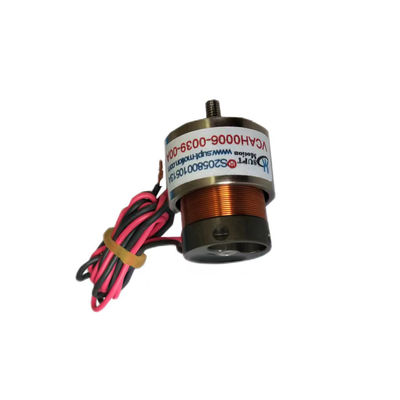

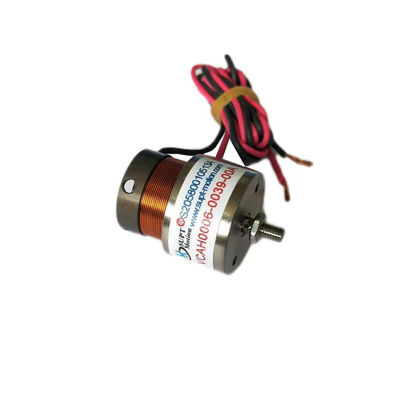

42.7V रैखिक वॉकल कॉइल इंजन वीसीएएच सीरीज लाइट वेट रैखिक कॉइल एक्ट्यूएटर
उत्पाद विवरण
| वर्तमान सीमा | 4.2A | मूल्यांकित शक्ति | 2500एन |
|---|---|---|---|
| उत्पाद का प्रकार | शाफ्ट के साथ रैखिक आवाज कुंडल मोटर | रैखिकता | उच्च |
| फोर्स आउटपुट | उच्च | भार क्षमता | उच्च |
| वोल्टेज रेंज | 42.7V | स्थिति निर्धारण सटीकता | उच्च |
| उत्पाद मॉडल | VCAH0253-0120-00A | ||
| प्रमुखता देना | 28 वी रैखिक वॉकल कॉइल इंजन,वीसीएएच सीरीज के रैखिक कॉइल एक्ट्यूएटर,हल्का वजन रैखिक कॉइल एक्ट्यूएटर |
||
उत्पाद विवरण
28 वी रैखिक वॉकल कॉइल इंजन वीसीएएच श्रृंखला उच्च भार क्षमता
उत्पाद का वर्णन:
रैखिक आवाज कॉइल प्रणाली एक उच्च कुशल, लागत प्रभावी रैखिक मोटर है जो सटीक स्थिति दोहराव और कम शोर प्रदान करती है। 12 मिमी की स्ट्रोक लंबाई और 4.2 ए की वर्तमान सीमा के साथ,इस रैखिक आवाज कॉइल उत्पाद कम बिजली की खपत अभी तक उच्च दोहराव प्रदान करने के लिए बनाया गया हैयह उत्कृष्ट रैखिक वेग और त्वरण नियंत्रण भी प्रदान करता है।
रैखिक आवाज कॉइल प्रणाली उन अनुप्रयोगों के लिए आदर्श है जिनमें कम शोर स्तर बनाए रखते हुए सटीक स्थिति और दोहराव की आवश्यकता होती है।यह कम बिजली की खपत और उच्च रैखिक वेग और त्वरण नियंत्रण की आवश्यकता वाले अनुप्रयोगों के लिए भी उपयुक्त हैरैखिक वॉयस कॉइल उत्पाद व्यापक अनुप्रयोगों के लिए विश्वसनीय और किफायती समाधान हैं।
रैखिक आवाज कॉइल मोटर्स में एक अंतर्निहित गतिज अक्ष और परिशुद्धता रैखिक बीयरिंग होते हैं। गतिज अक्ष उच्च गुणवत्ता वाली सामग्री से बना होता है जो हल्के, अत्यधिक कठोर और पहनने के प्रतिरोधी होते हैं।
व्यापक रूप से अर्धचालक, सटीक परीक्षण और निरीक्षण, वाल्व प्रवाह नियंत्रण और अन्य अनुप्रयोगों में उपयोग किया जाता है।
विशेषताएं:
- रैखिक आवाज कॉइल प्रणाली: रैखिक आवाज कॉइल मोटर
- नामित शक्ति: 2500N
- स्ट्रोक की लंबाई: 12 मिमी
- संकल्पउच्च
- बल आउटपुटउच्च
- उत्पाद का प्रकार: शाफ्ट के साथ रैखिक आवाज कॉइल मोटर
तकनीकी मापदंडः
| पैरामीटर | मूल्य |
|---|---|
| वोल्टेज रेंज | 42.7V |
| बिजली की खपत | कम |
| रैखिकता | उच्च |
| नामित शक्ति | 2500 एन |
| उत्पाद का प्रकार | शाफ्ट के साथ रैखिक आवाज कॉइल मोटर |
| शोर स्तर | कम |
| नामित गति | 100 हर्ट्ज ((आरपीएम) |
| स्ट्रोक की लंबाई | 12 मिमी |
| मॉडल संख्या | वीसीएएच श्रृंखला |
| पुनरावृत्ति | उच्च |
| उत्पाद मॉडल | चोटी बल (एन) |
निरंतर बल 25°C ((N) पर |
कुल स्ट्रोक (मिमी) |
अधिकतम वोल्टेज (V) |
बैक ईएमएफ स्थिर (V/m/s) |
स्टेटर व्यास (मिमी) | लम्बाई (मिमी) |
शाफ्ट अंत धागा (मिमी) |
| VCAH0253-0120-00A | 253 | 46.5 | 12 | 42.7 | 16 | 53.95 | 109 | M5 ((आंतरिक) |
| VCAH0011-0070-00A | 11 | 3.6 | 7 | 26.2 | 4.9 | 31.5 | 38.9 | M3 ((बाहरी) |
| VCAH0013-0070-00A | 13 | 4.2 | 7 | 26.6 | 5.7 | 29 | 40.5 | M3 ((बाहरी) |
| VCAH0030-0100-00A | 30 | 7.2 | 10 | 24.9 | 5.2 | 37 | 47 | M3 ((बाहरी) |
| VCAH0040-0075-00A | 40 | 12.3 | 7.5 | 16.8 | 6.9 | 36 | 50 | ¥3 |
| VCAH0040-0240-00A | 40 | 6 | 24 | 44.5 | 8 | 41 | 83 | M3 ((आंतरिक) |
| VCAH0065-0140-00A | 65 | 24.6 | 14 | 27.6 | 16 | 44 | 75 | M3 ((आंतरिक) |
| VCAH0230-0110-00A | 230 | 100 | 11 | 34.2 | 37 | 71 | 117 | ₹10 |
| उत्पाद मॉडल | चोटी बल (एन) |
निरंतर बल 25°C ((N) पर |
कुल स्ट्रोक (मिमी) |
अधिकतम वोल्टेज (V) |
बैक ईएमएफ स्थिर (V/m/s) |
कॉइल का वजन घ) |
स्टेटर व्यास | शाफ्ट अंत धागा (मिमी) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 ((बाहरी) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (बाहरी) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 ((बाहरी) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 ((बाहरी) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | शाफ्ट ₹4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 ((बाहरी) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((आंतरिक) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((आंतरिक) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 ((बाहरी) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((आंतरिक) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((आंतरिक) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((आंतरिक) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((आंतरिक) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 ((बाहरी) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((आंतरिक) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((आंतरिक) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((आंतरिक) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | शाफ्ट ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((आंतरिक) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((आंतरिक) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | शाफ्ट ¥8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | शाफ्ट ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | शाफ्ट ¥8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | शाफ्ट ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | शाफ्ट ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | शाफ्ट ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | शाफ्ट ¥10 |
अनुप्रयोग:
एक आवाज कॉइल मोटर का मुख्य अनुप्रयोगः
1अर्धचालक उद्योगःवायरिंग, काटने, ड्रिलिंग, परिवहन प्रणाली, वेल्डिंग,रोबोटिक्स।
2क्षेत्र में वाल्व संचालनःटाइप मीटरिंग वाल्व, दबाव परीक्षण प्रणाली, वायवीय वाल्व रसायन विज्ञान
इंजेक्शन प्रणाली।
3सूक्ष्म मशीन उद्योगः फीड सिस्टम, सूक्ष्म ड्रिलिंग, सटीक मुद्रांकन।
4. कंपन प्रणाली: शेकिंग टेबल, कंपन मंच.
5चिकित्सा क्षेत्रःसूक्ष्म इंजेक्शन प्रणाली, श्वसन उपकरण, परीक्षण उपकरण।
6विमानन प्रौद्योगिकी: उड़ान नियंत्रण प्रणाली, पायलट प्रतिक्रिया प्रणाली।
7.व्यावसायिक उपयोग का क्षेत्रःकंप्यूटर शीतलन पंप लघु कैमरा ऑटो फोकस प्रणाली।
8स्वचालन उद्योगः लेजर उपकरण, डिस्पेंसर, परीक्षण उपकरण, कपड़ा मशीनरी।
