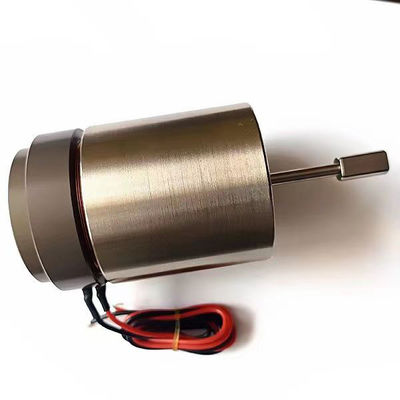

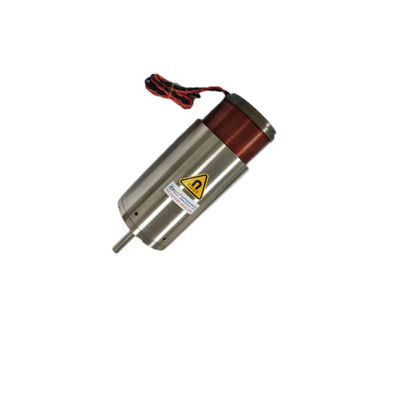

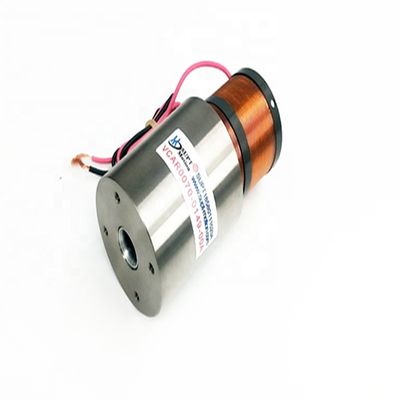

SUPT मोशन वॉयस कॉइल मोटर एक्ट्यूएटर TBD माइक्रो वॉयस कॉइल एक्ट्यूएटर
| उत्पत्ति के प्लेस | जियांगसू, चीन |
|---|---|
| ब्रांड नाम | SUPT |
| प्रमाणन | CCC, ce |
| मॉडल संख्या | वीसीएबी0070-0149-00ए |
| न्यूनतम आदेश मात्रा | ≥1 |
| मूल्य | $109.00/pieces 1-59 pieces |
| पैकेजिंग विवरण | कार्टन पैकिंग |
| प्रसव के समय | नमूना आदेश 2-3 दिन, अन्य एक कार्य दिवस, थोक पर बातचीत की जानी है |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | बातचीत योग्य |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| वोल्टेज (वी) | 26.9 | आउटपुट शक्ति | टीबीडी |
|---|---|---|---|
| प्रयोग | नाव, कार, यूएवी, 3डी प्रिंटिंग, माइक्रोस्कोप, एंडोस्कोप, रोबोट, मेडिकल वेंटिलेटर | प्रकार | माइक्रो मोटर |
| टॉर्कः | अनुरोध | निर्माण | स्थायी चुंबक |
| विनिमय | ब्रश | सुविधा की रक्षा करें | पूरी तरह से संलग्न |
| स्पीड (आरपीएम) | उच्च गति | सतत चालू (ए) | 4 ए |
| दक्षता | आईई 1 | शिखर बल(एन) | 70 |
| अधिकतम यात्रा(मिमी) | 14.9 | वॉयस कॉइल मोटर (वी) | 26.9 |
| वजन रोटर (किग्रा) | 79 | स्टेटर व्यास (मिमी) | 43 |
| सतत बल(एन) | 27.3 | ||
| प्रमुखता देना | SUPT मोशन वॉयस कॉइल मोटर एक्ट्यूएटर,आवाज कॉइल मोटर एक्ट्यूएटर टीबीडी,टीबीडी माइक्रो वॉयस कॉइल एक्ट्यूएटर |
||
उत्पाद विवरण
सुप्त-मोशन वॉयस कॉइल मोटर के साथ शाफ्ट सीरीज अच्छी बल विशेषताएं
उत्पाद का वर्णन:
अर्ध-बंद शाफ्ट वॉयस कॉइल मोटर एक विशेष प्रकार का वॉयस कॉइल मोटर है जिसमें एक अद्वितीय संरचनात्मक डिजाइन है।यह एक अर्ध-बंद आवास के साथ शाफ्ट प्रणाली और आवाज कॉइल मोटर विधानसभा अंदर घुड़सवार के साथ शामिल हैयह डिजाइन मोटर को कॉम्पैक्ट रहने की अनुमति देता है जबकि प्रभावी रूप से अंदर के महत्वपूर्ण घटकों की रक्षा करता है।
इस प्रकार के मोटर की बाहरी संरचना आमतौर पर अर्ध-बंद होती है,जिसका अर्थ है कि आंतरिक घटक जैसे कि शाफ्ट सिस्टम और मोटर भागों को बाहरी वातावरण जैसे धूल और तरल पदार्थों से कुछ हद तक संरक्षित किया जाता है.
इसमें आमतौर पर एक शाफ्ट और मोटर की गति को रैखिक गति में परिवर्तित करने के लिए एक संबंधित ड्राइव प्रणाली भी शामिल होती है।मोटर्स के प्रदर्शन और सटीकता के लिए शाफ्ट का डिजाइन और सामग्री का चयन महत्वपूर्ण है.
अर्ध-हर्मेटिक शाफ्ट मोटर्स में भी एक आवाज कॉइल मोटर असेंबली होती है।आवाज कॉइल मोटर एक विद्युत धारा और एक चुंबकीय क्षेत्र की बातचीत के माध्यम से बल पैदा करता बेल्ट शाफ्ट प्रणाली ड्राइव करने के लिए.
शाफ्ट प्रणाली की प्रकृति के कारण, अर्ध-बंद शाफ्ट वॉयस कॉइल मोटर बेहतर पोजिशनिंग सटीकता प्रदान करता है। यह माइक्रोन रेंज में स्थिति को ठीक से नियंत्रित और समायोजित कर सकता है,उच्च परिशुद्धता आंदोलन की आवश्यकता है कि अनुप्रयोगों के लिए उपयुक्त बनाने.
शाफ्ट के साथ अर्ध-हर्मेटिक आवाज कॉइल मोटर का संरचनात्मक डिजाइन इसे कई क्षेत्रों में उपयोग के लिए उपयुक्त बनाता है, जिसमें अर्धचालक निर्माण, सटीक मशीनिंग, ऑप्टिकल सिस्टम,और स्वचालन उपकरणयह इन क्षेत्रों में एक महत्वपूर्ण भूमिका निभाता है, जो सटीक गति नियंत्रण और स्थिति की आवश्यकताओं को सक्षम करता है।
तकनीकी मापदंडः
| उत्पाद मॉडल | चोटी बल (एन) |
निरंतर बल 25°C ((N) पर |
कुल स्ट्रोक (मिमी) |
अधिकतम वोल्टेज (V) |
बैक ईएमएफ स्थिर (V/m/s) |
कॉइल का वजन घ) |
स्टेटर व्यास | शाफ्ट अंत धागा (मिमी) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 ((बाहरी) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (बाहरी) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 ((बाहरी) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 ((बाहरी) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | शाफ्ट ₹4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 ((बाहरी) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((आंतरिक) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((आंतरिक) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 ((बाहरी) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((आंतरिक) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((आंतरिक) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((आंतरिक) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((आंतरिक) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 ((बाहरी) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((आंतरिक) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((आंतरिक) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((आंतरिक) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | शाफ्ट ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((आंतरिक) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((आंतरिक) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | शाफ्ट ¥8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | शाफ्ट ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | शाफ्ट ¥8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | शाफ्ट ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | शाफ्ट ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | शाफ्ट ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | शाफ्ट ¥10 |
अनुप्रयोग:
वीसीएबी श्रृंखला आवाज कॉइल मोटर एक प्रकार की रैखिक प्रत्यक्ष ड्राइव मोटर है जिसमें हल्के वजन, छोटी मात्रा, कम प्रतिक्रिया समय, उच्च आवृत्ति,उच्च परिशुद्धता और उच्च त्वरण. उच्च संकल्प, उच्च दोहराव, उच्च गति (आरपीएम), हल्के, उच्च कठोरता, पहनने के प्रतिरोधी सामग्री से बने खेल शाफ्ट प्रदान करता है।यह अंतर्निहित गति शाफ्ट और सटीक रैखिक असर के साथ एक आवाज कॉइल मोटर है, उच्च प्रदर्शन और सटीकता प्रदान करता है। यह व्यापक रूप से अर्धचालक उद्योग, वाल्व संचालन, और सूक्ष्म मशीनरी उद्योगों, श्वसन उपकरण जैसे चिकित्सा क्षेत्रों में उपयोग किया जाता है,एयरोस्पेस प्रौद्योगिकी, और विश्वसनीय प्रदर्शन के प्रावधान को सुनिश्चित करने के लिए,रैखिक आवाज कॉइल प्रणाली एक उच्च कुशल, लागत प्रभावी रैखिक मोटर है जो सटीक स्थिति दोहराव और कम शोर स्तर प्रदान करता है।
हमारी सेवाएँ
तकनीकी संकेतकों और विनिर्देशों को अनुकूलित किया जा सकता है
संतोषजनक बिक्री के बाद सेवा
कंपनी की जानकारी
पैकेजिंग और शिपिंग
प्रमाणपत्र
अक्सर पूछे जाने वाले प्रश्न
1. यात्रा: वास्तविक यात्रा, कुल यात्रा की गणना के लिए उपयोग की जाती हैकामूल्य बल.
2गति की दिशाः क्षैतिज या ऊर्ध्वाधर स्थापना 90 डिग्री।
3भार बल:cके विपरीत दिशा में क्षणिकबलपरमोटर, जैसे कि स्प्रिंग्स आदि।
4भार भारः गति के कुल गुणवत्ता भाग, गुणवत्ता स्लाइडर सहित
5गति का प्रकारः 1.बिन्दु से बिन्दु में आवागमन;2.नियम के पारस्परिकता (जैसे स्कैनिंग).
6गति वक्रः 1.एक ट्रैपेज़ोइडल गति वक्र;2.त्रिभुज गति वक्र; 3.सीनस गति वक्र.
