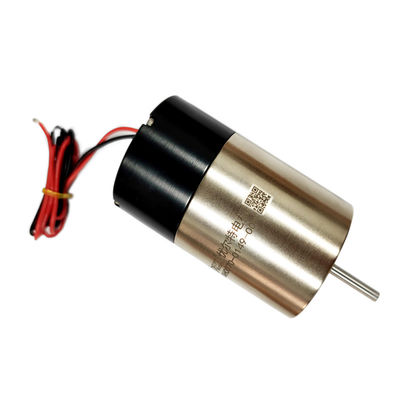

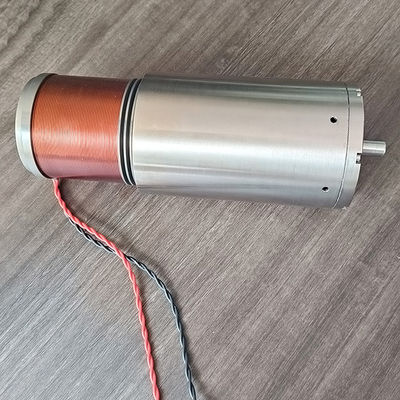

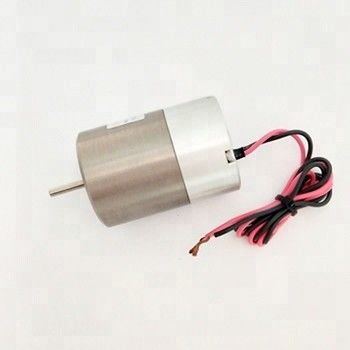

उच्च संवेदनशीलता पूर्ण घर आवाज कॉइल एक्ट्यूएटर हल्के वजन वीसीएम आवाज कॉइल मोटर
| उत्पत्ति के प्लेस | चीन, सूज़ौ |
|---|---|
| ब्रांड नाम | SUPT MOTION |
| प्रमाणन | ISO9000 |
| मॉडल संख्या | VCAH0253-0120-00A |
| न्यूनतम आदेश मात्रा | 3 पीसीएस |
| मूल्य | $115-$150 |
| पैकेजिंग विवरण | गत्ते का डिब्बा पैकेजिंग ect के। |
| प्रसव के समय | 1-5 उत्पाद 5-7 दिनों में शिपमेंट, नमूने 3-5 दिन, थोक में बातचीत करनी होगी |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | बातचीत योग्य |
उत्पाद विवरण
| वज़न | रोशनी | जीवनभर | 100 मिलियन बार |
|---|---|---|---|
| बैच संख्या | YET-YQDJ64 | वोल्टेज | 42.7V |
| आघात | 12 मिमी | लंबाई | 109 मिमी |
| प्रमुखता देना | उच्च संवेदनशीलता पूर्ण घर आवाज कॉइल actuator,उच्च संवेदनशीलता वॉयस कॉइल मोटर वीसीएम,हल्के वजन वाली आवाज कॉइल मोटर वीसीएम |
||
उत्पाद विवरण
हल्के वज़न का आउटलेट प्रकार वॉयस कॉइल मोटर उच्च संवेदनशीलता उच्च त्वरण
उत्पाद वर्णन:
आउटपुट शाफ्ट वॉयस कॉइल मोटर एक रैखिक गति मोटर है, जिसे लोरेंत्ज़ बल और विद्युत चुम्बकीय प्रेरण के बीच बातचीत के आधार पर डिज़ाइन किया गया है। आउटपुट शाफ्ट प्रकार वॉयस कॉइल मोटर का डिज़ाइन सिद्धांत निम्नलिखित है:
1. कॉइल और चुंबकीय क्षेत्र: आउटपुट शाफ्ट प्रकार की वॉयस कॉइल मोटर में एक निश्चित चुंबकीय क्षेत्र और एक चल कॉइल होता है। एक निश्चित चुंबकीय क्षेत्र आमतौर पर एक स्थायी चुंबक या विद्युत चुंबक द्वारा प्रदान किया जाता है, जबकि एक कुंडल एक गतिशील घटक के चारों ओर लपेटा हुआ कुंडल होता है।
2. लोरेंत्ज़ बल: जब एक कुंडल के माध्यम से सक्रिय किया जाता है, तो धारा कुंडल के अंदर एक चुंबकीय क्षेत्र उत्पन्न करती है, जो एक निश्चित चुंबकीय क्षेत्र के साथ संपर्क करती है। लोरेंत्ज़ के बल के नियम के अनुसार, विद्युत धारा चुंबकीय क्षेत्र में एक बल के अधीन होती है, जिससे कुंडली गतिमान हो जाती है। कुंडली की गति की दिशा धारा की दिशा, चुंबकीय क्षेत्र और कुंडली की स्थिति से संबंधित होती है।
3. गति संचालन: कुंडल एक यांत्रिक संरचना के माध्यम से आवश्यक गतिशील घटकों से जुड़ा होता है, जैसे पिस्टन, वाल्व, प्लेटफ़ॉर्म इत्यादि। लोरेंत्ज़ बल के प्रभाव से कुंडल एक सीधी रेखा में चलती है, जो बदले में जुड़े हुए गतिशील घटकों को तदनुसार चलने के लिए प्रेरित करती है।
4. द्विदिशीय गति: आउटपुट शाफ्ट प्रकार की वॉयस कॉइल मोटर द्विदिशात्मक गति प्राप्त कर सकती है, अर्थात, कुंडल गति की दिशा को करंट की दिशा को नियंत्रित करके नियंत्रित किया जा सकता है। यह मोटर को सटीक स्थिति और नियंत्रण प्राप्त करते हुए, एक अक्ष पर आगे और पीछे जाने की अनुमति देता है।
5. बंद लूप नियंत्रण: उच्च सटीकता प्राप्त करने के लिए, वास्तविक समय में कॉइल की स्थिति की निगरानी के लिए मोटर में सेंसर स्थापित किए जा सकते हैं। इन फीडबैक सूचनाओं का उपयोग बंद-लूप नियंत्रण प्रणालियों में किया जा सकता है ताकि मोटर को वास्तविक स्थिति के अनुसार समायोजित किया जा सके, जिससे अधिक सटीक गति नियंत्रण प्राप्त हो सके।
विशेषताएँ:
- प्रोडक्ट का नाम:पूरी तरह से सुसज्जित वॉयस कॉइल एक्चुएटर
- स्थिति निर्धारण सटीकता: ±0.1मिमी
- वज़न: रोशनी
- स्ट्रोक की लंबाई: 12 मिमी
- शोर: कम
- संकल्प: उच्च
- वोल्टेज:42.7V
तकनीकी मापदंड:
| प्रोडक्ट का नाम | पूरी तरह से संलग्न वॉयस कॉइल एक्चुएटर |
|---|---|
| स्थिति निर्धारण सटीकता | ±0.1मिमी |
| सामग्री | एल्यूमीनियम मिश्र धातु |
| परिचालन तापमान | -20℃~+80℃ |
| वोल्टेज | 42.7V |
| शोर स्तर | ≤50dB |
| वज़न | रोशनी |
| मूल्याँकन की गति | 100HZ(आरपीएम) |
| स्ट्रोक की लंबाई | 12 मिमी |
| लीड तार | 109 मिमी |
| उत्पाद मॉडल | शिखर बल (एन) |
सतत बल 25℃(एन) पर |
कुल स्ट्रोक (मिमी) |
अधिकतम वोल्टेज (वी) |
बैक ईएमएफ स्थिरांक (वी/एम/एस) |
स्टेटर व्यास (मिमी) | लंबाई (मिमी) |
दस्ता अंत धागा (मिमी) |
| VCAH0253-0120-00A | 253 | 46.5 | 12 | 42.7 | 16 | 53.95 | 109 | M5(आंतरिक) |
| VCAH0011-0070-00A | 11 | 3.6 | 7 | 26.2 | 4.9 | 31.5 | 38.9 | एम3(बाहरी) |
| VCAH0013-0070-00A | 13 | 4.2 | 7 | 26.6 | 5.7 | 29 | 40.5 | एम3(बाहरी) |
| VCAH0030-0100-00A | 30 | 7.2 | 10 | 24.9 | 5.2 | 37 | 47 | एम3(बाहरी) |
| VCAH0040-0075-00A | 40 | 12.3 | 7.5 | 16.8 | 6.9 | 36 | 50 | ∮3 |
| VCAH0040-0240-00A | 40 | 6 | 24 | 44.5 | 8 | 41 | 83 | एम3(आंतरिक) |
| VCAH0065-0140-00A | 65 | 24.6 | 14 | 27.6 | 16 | 44 | 75 | एम3(आंतरिक) |
| VCAH0230-0110-00A | 230 | 100 | 11 | 34.2 | 37 | 71 | 117 | ∮10 |
अनुप्रयोग:
यह पूरी तरह से स्थापित वॉयस कॉइल एक्ट्यूएटर सटीकता और सटीक अनुप्रयोगों के लिए एकदम सही समाधान है जिसके लिए छोटे, उच्च-प्रदर्शन, हल्के समाधान की आवश्यकता होती है। मॉडल VCAH श्रृंखला है, इस एक्चुएटर को उच्च स्तर की सुरक्षा के साथ डिज़ाइन किया गया है। आउट-शाफ्ट वॉयस कॉइल मोटर बिल्ट-इन मोशन शाफ्ट और सटीक रैखिक बीयरिंग। चलने योग्य शाफ्ट हल्के वजन, उच्च कठोरता और पहनने के प्रतिरोध के साथ उच्च गुणवत्ता वाली सामग्री से बना है। बिल्ट-इन मोशन शाफ्ट और सटीक रैखिक बीयरिंग के साथ वॉयस कॉइल मोटर। स्पोर्ट्स शाफ्ट उच्च कठोरता और पहनने के लिए प्रतिरोधी सामग्री से बना है। इसमें हल्के वजन, कम प्रतिक्रिया समय, उच्च आवृत्ति, उच्च त्वरण और उच्च परिशुद्धता की विशेषताएं हैं। इसका व्यापक रूप से अर्धचालक परिशुद्धता परीक्षण वाल्व के प्रवाह नियंत्रण के क्षेत्र में उपयोग किया जाता है, अर्धचालक, सटीक परीक्षण और पता लगाने, वाल्व प्रवाह नियंत्रण क्षेत्रों में भी व्यापक रूप से उपयोग किया जाता है, मॉड्यूलर डिजाइन को संसाधित और अनुकूलित किया जा सकता है।
